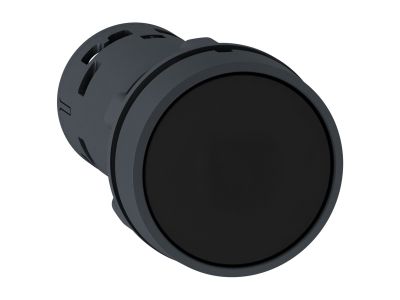

Przycisk z samopowrotem czarny 2NO, Harmony XB7 | XB7NA23 Schneider Electric

Opis i Kluczowe Cechy

Przycisk z samopowrotem Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7NA23 to profesjonalne rozwiązanie sterownicze, zaprojektowane z myślą o maksymalnej niezawodności w aplikacjach przemysłowych. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że korpus oraz styki stanowią jedną, zintegrowaną całość, co znacząco upraszcza proces doboru komponentów i montażu. Wyposażony w dwa styki zwierne (2 x NO), przycisk ten umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami elektrycznymi w trybie impulsowym.

• Mechanizm samopowrotny: Sprężynowy mechanizm powrotny gwarantuje, że po zwolnieniu nacisku przycisk natychmiast wraca do pozycji wyjściowej, co jest kluczowe w układach sterowania impulsowego.
• Wysoki stopień ochrony: Certyfikat IP65 potwierdza pełną pyłoszczelność oraz odporność na strumienie wody, co pozwala na bezpieczną eksploatację w trudnych warunkach środowiskowych.
• Trwałość mechaniczna: Konstrukcja jest odporna na uderzenia oraz wibracje, co zapewnia długowieczność urządzenia nawet przy intensywnym użytkowaniu na liniach produkcyjnych.
• Zaciski śrubowe: Zastosowanie solidnych zacisków śrubowych pozwala na pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań maszyn.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla marki Schneider Electric. Dzięki wysokiemu stopniowi ochrony IP65, przycisk spełnia wymagania dotyczące szczelności obudów urządzeń elektrycznych pracujących w zapyleniu i wilgoci. Szeroki zakres temperatur pracy, wynoszący od -25°C do aż 70°C, sprawia, że komponent ten może być stosowany w zróżnicowanych strefach klimatycznych oraz w pobliżu procesów generujących znaczne ilości ciepła.

Zastosowanie

Przycisk Harmony XB7 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz budowy maszyn (OEM). Jest idealnym wyborem do:

• Paneli sterowniczych i pulpitów operatorskich wymagających standardowego otworu montażowego o średnicy 22 mm.
• Systemów sterowania napędami, gdzie wymagane jest podanie krótkiego sygnału startowego (2NO).
• Szaf sterowniczych w przemyśle spożywczym, chemicznym oraz drzewnym, gdzie występuje narażenie na pył i wilgoć.
• Modernizacji istniejących maszyn dzięki pełnej kompatybilności z uniwersalnym standardem montażowym 22 mm.

Wskazówki Montażowe

Instalacja przycisku XB7NA23 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Aby zapewnić optymalną pracę urządzenia, należy przestrzegać poniższych zaleceń:

• Otwór montażowy: Przygotuj otwór o średnicy 22,5 mm w panelu o odpowiedniej grubości.
• Moment dokręcania: Podczas podłączania przewodów do zacisków śrubowych należy zachować odpowiedni moment dokręcania, aby zapewnić trwały styk elektryczny bez uszkodzenia gwintu.
• Uszczelnienie: Upewnij się, że uszczelka frontowa przylega płasko do powierzchni panelu, co zagwarantuje deklarowany stopień ochrony IP65.
• Orientacja: Dzięki ergonomicznemu kształtowi i czarnemu kolorowi, przycisk jest łatwo rozpoznawalny, co ułatwia intuicyjną obsługę przez operatora.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB7NA23 to standardowy przycisk czarny bez podświetlenia, co czyni go ekonomicznym i niezawodnym rozwiązaniem do funkcji pomocniczych.
• Jaka jest różnica między konstrukcją monolityczną a modułową? Konstrukcja monolityczna (jak w XB7) posiada zintegrowane styki, co przyspiesza montaż i redukuje liczbę części zamiennych, podczas gdy systemy modułowe pozwalają na dowolną konfigurację bloków styków.
• Czy mogę zamontować ten przycisk w obudowie zewnętrznej? Tak, dzięki stopniowi ochrony IP65 oraz odporności na niskie i wysokie temperatury, przycisk nadaje się do pracy w warunkach zewnętrznych, o ile jest chroniony przed bezpośrednim działaniem ekstremalnych czynników niszczących plastik.
