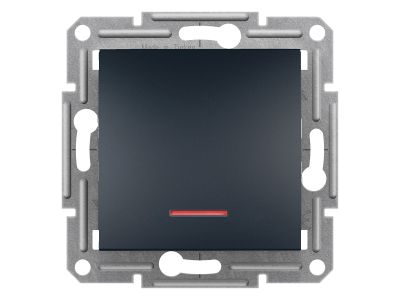

Przycisk z podświetleniem b/r, antracyt | EPH1600171 Schneider Electric

Opis i Kluczowe Cechy

Przycisk z podświetleniem Schneider Electric, seria Asfora, o symbolu EPH1600171 w kolorze antracytowym to rozwiązanie do impulsowego sterowania odbiornikami. Przystosowany do prądu łączeniowego 10 AX (dla obciążeń żarowych), co pozwala na bezpieczne załączanie urządzeń o znacznym poborze mocy bez ryzyka przeciążenia styków. Dzięki wbudowanemu podświetleniu LED w kolorze niebieskim ułatwia lokalizację przycisku w ciemności, a zastosowanie zacisków bezgwintowych przyspiesza montaż.

• Prąd łączeniowy 10 AX: Umożliwia bezpieczne sterowanie obwodami obciążonymi żarówkami lub innymi odbiornikami o charakterze rezystancyjnym, bez ryzyka przegrzania styków.
• Podświetlenie LED (niebieskie): Ułatwia odnalezienie przycisku w zaciemnionym pomieszczeniu, zwiększając komfort użytkowania.
• Zaciski bezgwintowe (bezśrubowe): Przyspieszają podłączanie przewodów i eliminują potrzebę używania narzędzi, co skraca czas instalacji.
• Metalowa ramka montażowa z nacięciami pozycjonującymi: Ułatwia precyzyjne osadzenie mechanizmu w puszce i zapewnia stabilne mocowanie.
• Czytelny schemat połączeń i oznaczone zaciski: Skracają czas podłączenia i minimalizują ryzyko błędów instalacyjnych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi standardami w instalacjach elektrycznych.

Zastosowanie

Przycisk Schneider Asfora EPH1600171 sprawdza się w różnych scenariuszach sterowania impulsowego w budynkach mieszkalnych, biurowych i usługowych.

• Jako przycisk dzwonkowy – sygnalizacja dźwiękowa.
• Współpraca z przekaźnikiem impulsowym – tradycyjny włącznik światła w układzie schodowym / krzyżowym.
• Sterowanie innymi urządzeniami o maksymalnym prądzie 10 AX – np. załączanie rolet, wentylatorów, bram.
• Element systemów automatyki budynkowej – jako wejście do sterowników PLC lub modułów inteligentnego budynku.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez osobę z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Mechanizm przeznaczony jest do puszki instalacyjnej o standardowych wymiarach. Należy korzystać z ramki wielokrotnej Asfora (nie wchodzi w skład zestawu) – produkt może być instalowany w ramkach wielokrotnych. Podczas mocowania wykorzystaj długie pazury z metalowymi prowadnicami, które ułatwiają utrzymanie pozycji pionowej. Przewody podłączaj w zaciskach bezgwintowych zgodnie ze schematem na obudowie. Przekrój przewodów dobierz odpowiednio do prądu obciążenia (min. 1,5 mm² dla obciążeń 10 A). Po zakończeniu prac sprawdź poprawność działania przed załączeniem napięcia.

FAQ

• Jakie jest podświetlenie przycisku? Przycisk wyposażono w diodę LED emitującą światło niebieskie, która ułatwia lokalizację w ciemności. Podświetlenie działa stale (niezależnie od stanu styku).
• Czy można stosować ten przycisk w ramkach wielokrotnych? Tak, produkt został zaprojektowany do montażu w ramkach wielokrotnych serii Asfora. Należy użyć dedykowanej ramki Schneider (np. wielokrotnej lub pojedynczej) – nie wchodzi w skład produktu.
• Jaki maksymalny prąd można obciążać przycisk? Maksymalny prąd łączeniowy dla obciążeń żarowych wynosi 10 AX. Wartość ta dotyczy obwodów o charakterze rezystancyjnym (np. żarówki tradycyjne). W przypadku obciążeń indukcyjnych lub pojemnościowych należy przestrzegać zaleceń producenta dotyczących mocy łączeniowej.
