Przycisk wystający, pierścień niklowany, styki 1NO, podświetlany, czerwony | SP22-WLC-10-230-LED\AC Spamel

Opis i Kluczowe Cechy

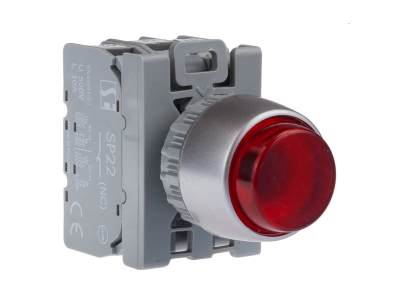

Przycisk wystający SP22-WLC-10-230-LED\AC z czerwonym podświetleniem LED, wyposażony w styk 1NO i przystosowany do prądu łączeniowego do 2,5 A. Przeznaczony do załączania oraz rozłączania obwodów sterowniczych, a także do sygnalizacji świetlnej w pulpitach maszyn, szafach sterowniczych i panelach operatorskich. Dzięki budowie członowej możliwa jest łatwa rozbudowa i modyfikacja funkcji. Montowany w znormalizowanym otworze o średnicy 22,3 mm – zgodny z międzynarodowymi standardami.

• Styk 1NO (normalnie otwarty): Zapewnia chwilowe załączanie obwodów sterowania, np. do wysyłania impulsów do styczników, przekaźników lub sterowników PLC.
• Podświetlenie LED (czerwone, 230 V AC): Wyraźna sygnalizacja optyczna stanu załączenia – ułatwia szybką identyfikację aktywnego obwodu w szafie sterowniczej.
• Prąd łączeniowy do 2,5 A: Wystarczający dla typowych obwodów pomocniczych i sygnalizacyjnych, bez ryzyka przeciążenia styków w zastosowaniach przemysłowych.
• Budowa członowa modułowa: Umożliwia wymianę elementu świetlnego lub głowicy przyciskowej bez demontażu całego zestawu – oszczędza czas podczas modernizacji.
• Mocowanie w otworze Ø22,3 mm: Pasuje do standardowych paneli sterowniczych, pulpitów i szaf – zapewnia uniwersalność instalacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany zgodnie z ogólnie przyjętymi standardami bezpieczeństwa dla aparatury sterowniczej w przemyśle i automatyce budynkowej.

Zastosowanie

Przycisk SP22-WLC-10-230-LED\AC znajduje szerokie zastosowanie w przemyśle, automatyce oraz systemach sygnalizacji. Sprawdza się wszędzie tam, gdzie potrzebny jest kompaktowy element łączący funkcję sterowania i sygnalizacji.

• Sterowanie rozruchem i zatrzymaniem maszyn – wysyłanie impulsów załączających do styczników lub przekaźników.
• Sygnalizacja stanu pracy (np. maszyna włączona, alarm) – czerwone podświetlenie LED informuje operatora o aktywności obwodu.
• Montaż w pulpitach operatorskich i szafach sterowniczych, gdzie wymagany jest wytrzymały przycisk z wyraźną sygnalizacją.
• Obwody sterowania oświetleniem, sygnalizacja alarmowa w systemach bezpieczeństwa i automatyce budynkowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przycisk montuje się w otworze o średnicy 22,3 mm w panelu szafy lub pulpitu. Moment dokręcania pierścienia mocującego należy stosować zgodnie z zaleceniami producenta. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia (maks. 2,5 A). Po montażu sprawdzić poprawność połączeń i działanie podświetlenia.

FAQ

• Czy przycisk wymaga oddzielnego zasilania podświetlenia? Podświetlenie LED jest przystosowane do napięcia 230 V AC i może być zasilane bezpośrednio z obwodu sygnalizowanego (w zależności od konfiguracji). Należy sprawdzić schemat połączeń w dokumentacji producenta.
• Jaki jest tryb pracy styku? Styk 1NO działa w trybie monostabilnym – po naciśnięciu zwierany, po zwolnieniu automatycznie wraca do pozycji spoczynkowej (rozwiera obwód).
• Jaki stopień ochrony zapewnia przycisk? Standardowo dla przycisków montowanych w panelu przyjmuje się IP20 od strony frontu. W przypadku pracy w środowisku o podwyższonej wilgotności lub zapyleniu należy zastosować dodatkowe uszczelnienia.
