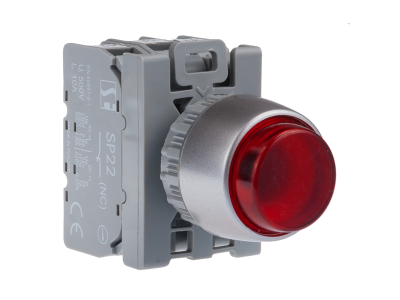

Przycisk wystający, pierścień niklowany, styki 1NO+1NC, podświetlany, czerwony | SP22-WLC-11-230-BA9S\. Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy SP22-WLC-11-230-BA9S produkcji SP22 to element łączeniowy przeznaczony do załączania i rozłączania obwodów sterowniczych o prądzie do 2,5 A. Wyposażony w zestaw styków 1NO+1NC oraz podświetlenie czerwone LED zasilane napięciem 230 V AC (oprawka BA9S). Dzięki budowie członowej umożliwia łatwą konfigurację i modyfikację funkcji w istniejących instalacjach. Pierścień niklowany zapewnia estetyczny wygląd i odporność na korozję w środowisku przemysłowym. Przycisk przeznaczony jest do montażu w otworze o średnicy 22,3 mm.

• Prąd znamionowy 2,5 A: Bezpieczne łączenie obwodów sterowniczych średniego obciążenia – bez ryzyka przeciążenia styków w typowych aplikacjach automatyki.
• Styki 1NO+1NC: Kombinacja zwiernego i rozwiernego styku umożliwia realizację zarówno załączania, jak i rozłączania sygnałów – idealne do sterowania stycznikami, przekaźnikami lub sygnalizacją.
• Podświetlenie czerwone 230 V AC (BA9S): Wyraźna sygnalizacja stanu urządzenia – widoczność nawet w słabo oświetlonych szafach sterowniczych.
• Pierścień niklowany: Zwiększona odporność na czynniki atmosferyczne i mechaniczne, co wydłuża żywotność w trudnych warunkach przemysłowych.
• Budowa członowa: Łatwa wymiana lub rozbudowa o dodatkowe elementy funkcyjne bez konieczności demontażu całej instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla aparatury sterowniczej oraz posiada deklarację zgodności CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Przycisk SP22-WLC-11-230-BA9S znajduje zastosowanie w różnorodnych układach sterowania i sygnalizacji w przemyśle, automatyce budynkowej oraz w rozdzielnicach. Dzięki kompaktowej budowie i uniwersalnym stykom sprawdzi się w wielu scenariuszach.

• Sterowanie załączaniem i wyłączaniem maszyn oraz urządzeń w szafach sterowniczych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Sygnalizacja optyczna stanu pracy (np. awaria, gotowość) za pomocą podświetlenia czerwonego.
• Zastosowanie w pulpitach operatorskich, panelach HMI oraz przyciskach funkcyjnych w liniach produkcyjnych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przycisk przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm – wymagany jest standardowy otwór montażowy. Przewody należy podłączać zgodnie ze schematem producenta, a przekrój przewodów dobrać do prądu 2,5 A. Moment dokręcania zacisków – stosować się do dokumentacji technicznej. Po zamontowaniu sprawdzić poprawność działania mechanizmu oraz ciągłość połączeń.

FAQ

• Czy przycisk jest podświetlany i jakiego rodzaju jest to podświetlenie? Tak, przycisk posiada podświetlenie czerwone zasilane napięciem 230 V AC, z oprawką BA9S. Działa niezależnie od stanu styków – sygnalizuje gotowość lub stan urządzenia.
• Jaki stopień ochrony (IP) ma ten przycisk? W dostarczonych danych nie podano konkretnej wartości IP. Standardowo przyciski montowane w szafach sterowniczych mają ochronę IP20 od strony zacisków, ale dla pełnej informacji zalecamy sprawdzenie karty katalogowej producenta.
• Jakie napięcie i prąd wytrzymują styki? Styki są przystosowane do prądu znamionowego 2,5 A przy napięciu 230 V AC – odpowiednie do obwodów sterowniczych. Nie służą do łączenia obwodów siłowych.
