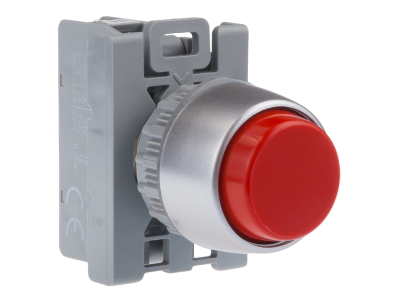

Przycisk wystający, pierścień niklowany, 1 roz, czerwony | SP22-WC-01\. Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy oznaczony symbolem SP22-WC-01 to element serii SP22 o budowie członowej, przeznaczony do załączania i rozłączania obwodów sterowniczych. Model wyposażony w jeden zestyk rozwierny (1 roz) o prądzie znamionowym 2,5 A. Głowica przycisku jest wystająca, wykonana w kolorze czerwonym, z pierścieniem niklowanym satynowym. Szerokość otworu montażowego wynosi 22,3 mm.

• Prąd znamionowy Ith 2,5 A: zapewnia bezpieczną pracę w obwodach pomocniczych, sterujących i sygnalizacyjnych przy obciążeniu do 2,5 A.
• Zestyk rozwierny (1 roz): po naciśnięciu przycisku następuje przerwanie obwodu – stosowany w funkcjach STOP, bezpieczeństwa lub sterowania impulsem NC.
• Budowa członowa: umożliwia łatwe tworzenie wariantów funkcjonalnych oraz modyfikację istniejących układów bez wymiany całego przycisku.
• Pierścień niklowany satynowy: zwiększa odporność na korozję i nadaje estetyczny wygląd w pulpitach sterowniczych oraz szafach maszyn.
• Czerwona głowica wystająca: zapewnia szybką identyfikację funkcji (np. stop) i wygodne operowanie nawet w rękawicach.

Zgodność z Normami

Przycisk SP22-WC-01 został zaprojektowany zgodnie z ogólnie przyjętymi wymaganiami europejskimi dla przycisków sterowniczych i posiada oznaczenie CE. Producent nie podał konkretnych numerów norm, jednak konstrukcja oraz parametry elektryczne odpowiadają standardowi DIN stosowanemu w aparaturze łączeniowej.

Zastosowanie

Przycisk wystający SP22-WC-01 znajduje zastosowanie w przemyśle oraz automatyce budynkowej wszędzie tam, gdzie wymagane jest ręczne sterowanie lub sygnalizacja stanów awaryjnych.

• Sterowanie maszynami i urządzeniami przemysłowymi – załączanie/wyłączanie obwodów sterowniczych.
• Pulpity operatorskie oraz szafy sterownicze – montowany w otworze 22,3 mm jako element HMI.
• Realizacja funkcji STOP lub bezpieczeństwa w układach ze stycznikami i przekaźnikami.
• Wprowadzanie impulsów do sterowników PLC w obwodach sygnalizacji ręcznej.

Wskazówki Montażowe

Montaż przycisku SP22-WC-01 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do wbudowania w otwór o średnicy 22,3 mm w płycie panelu lub korpusie maszyny. Przekrój przewodów należy dobrać do prądu 2,5 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po zamontowaniu należy sprawdzić poprawność działania styku.

FAQ

• Czy przycisk SP22-WC-01 ma podświetlenie LED? Nie, w tym modelu nie przewidziano opcji podświetlenia. Jest to przycisk suchy (bez lampki). Jeśli potrzebujesz lampki sygnalizacyjnej, wybierz odpowiedni człon z serii SP22.
• Jaki stopień ochrony IP ma ten przycisk? Producent nie podał konkretnego stopnia ochrony dla tego wariantu. Przy montażu w pulpicie o szczelnej konstrukcji należy oprzeć się na ogólnych danych dla serii – zalecamy sprawdzenie karty katalogowej w strefie instalatora.
• Jaki jest tryb pracy styku – NO czy NC? Styk jest rozwierny (1 roz), co oznacza że normalnie (bez nacisku) obwód jest zamknięty, a po naciśnięciu przycisku następuje przerwanie (praca NC – normalnie zamknięty). Wybór ten stosuje się np. w przyciskach STOP.
