Przycisk wystający czerwony push-push bez oznaczenia LED 24V, Harmony XB7 | XB7NJ04B1 Schneider Electric

Opis i Kluczowe Cechy

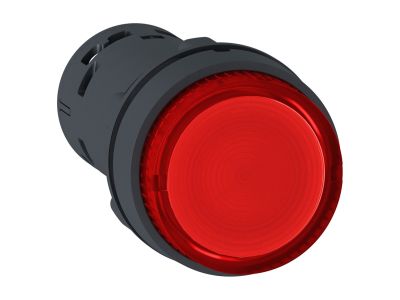

Przycisk wystający czerwony push-push Schneider Electric Harmony XB7 (symbol XB7NJ04B1) to podświetlany element sterowniczy przeznaczony do montażu w otworze 22 mm. Wyposażony w styk normalnie otwarty (1NO) oraz diodę LED zasilaną napięciem 24 V AC/DC, oferuje niezawodną sygnalizację i ergonomiczną obsługę procesów przemysłowych. Dzięki stopniowi ochrony IP65 sprawdza się w środowiskach narażonych na pył i wilgoć.

• Styk 1NO: Umożliwia bezpieczne sterowanie obwodami sygnalizacyjnymi i sterowniczymi, np. przekazywanie impulsów do styczników lub PLC.
• Podświetlenie LED 24 V AC/DC: Wyraźna wizualna sygnalizacja stanu urządzenia – ułatwia odczyt statusu nawet przy słabym oświetleniu.
• Mechanizm push-push (zatrzaskowy): Po naciśnięciu przycisk pozostaje w pozycji wciśniętej, a ponowne naciśnięcie zwalnia go – idealny do funkcji załącz/wyłącz.
• Stopień ochrony IP65: Odporność na pył oraz strumienie wody – niezawodna praca w trudnych warunkach przemysłowych i na zewnątrz.
• Szeroki zakres temperatur pracy (-25°C do 70°C): Gwarantuje stabilne działanie w różnorodnych warunkach klimatycznych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przycisk XB7NJ04B1 znajduje zastosowanie w układach sterowania maszyn, linii produkcyjnych oraz w automatyce budynkowej. Dzięki zatrzaskowemu mechanizmowi sprawdza się tam, gdzie wymagane jest zapamiętanie stanu załączenia.

• Sterowanie pracą maszyn – włączanie/wyłączanie silników, pomp, podajników.
• Sygnalizacja stanów awaryjnych i procesów – jako element paneli operatorskich.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami.
• Impulsowe sterowanie stycznikami, przekaźnikami i wejściami PLC.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przycisk przeznaczony jest do mocowania w otworze o średnicy 22 mm w panelu lub obudowie. Podłączenie przewodów należy wykonać za pomocą zacisków śrubowych, stosując moment dokręcania podany w dokumentacji producenta. Przekrój przewodów dobierz zgodnie z prądem obciążenia i wymaganiami instalacji.

FAQ

• Czy przycisk jest podświetlany? Tak, wyposażony jest w diodę LED przystosowaną do napięcia 24 V AC/DC. Podświetlenie działa po podaniu napięcia i sygnalizuje stan załączenia.
• Jaki stopień ochrony ma ten przycisk? Przycisk posiada stopień ochrony IP65 – jest odporny na pył oraz strumienie wody, co umożliwia pracę w zapylonych lub wilgotnych środowiskach.
• Jak działa mechanizm push-push? Jest to mechanizm zatrzaskowy – po pierwszym naciśnięciu styk zwierany jest i pozostaje w tej pozycji. Ponowne naciśnięcie rozłącza styk i przycisk wraca do położenia początkowego.
