Przycisk wystający czerwony plastikowy Harmony XB5 | XB5AL42 Schneider Electric

Opis i Kluczowe Cechy

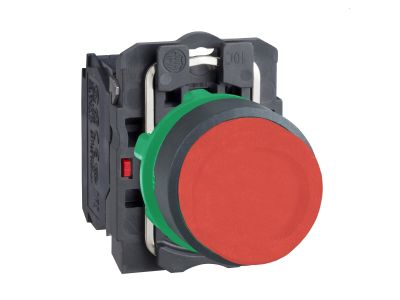

Przycisk wystający czerwony plastikowy Harmony XB5 firmy Schneider Electric (symbol XB5AL42) to element sterowania z jednym stykiem normalnie zamkniętym (NC) i mechanizmem powrotnym (impulsowym). Montowany w otworze 22 mm, wyposażony w zaciski śrubowe oraz plastikową ramkę zapewniającą izolację elektryczną. Dzięki wysokim stopniom ochrony IP sprawdza się w wymagających środowiskach przemysłowych.

• Styk 1 NC (normalnie zamknięty): zapewnia bezpieczne odcięcie obwodu w stanie spoczynku – przycisk rozłączony, co zwiększa bezpieczeństwo instalacji.
• Mechanizm powrotny (impulsowy): idealny do wysyłania krótkich sygnałów sterujących do styczników, przekaźników lub wejść PLC.
• Zaciski śrubowe: gwarantują pewne i trwałe połączenie przewodów, odporne na wibracje.
• Stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X: odporność na pył, wodę, strumienie ciśnieniowe i uderzenia – pracuje w trudnych warunkach (m.in. mycie pod ciśnieniem).
• Szeroki zakres temperatur pracy (-40°C do 70°C): umożliwia stosowanie w klimacie zimnym i gorącym, bez ryzyka uszkodzenia.

Zgodność z Normami

Produkt spełnia wymogi międzynarodowych standardów bezpieczeństwa i posiada certyfikaty: morski, IP66, IP67, IP69, IP69K oraz Typ 4X. Oznaczony znakiem CE, zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Przycisk Harmony XB5 znajduje zastosowanie w sterowaniu maszynami i procesami przemysłowymi, gdzie wymagana jest wysoka niezawodność oraz odporność na środowisko.

• Sterowanie odbiornikami (np. załączanie/wyłączanie silników) w układach sterowania.
• Wysyłanie impulsów do styczników, przekaźników oraz modułów PLC w szafach sterowniczych.
• Sygnalizacja stanów awaryjnych i przycisk zatrzymania bezpieczeństwa (NC).
• Automatyka budynkowa i instalacje w halach produkcyjnych, gdzie występuje wilgoć, pył lub wibracje.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) i po bezwzględnym odłączeniu napięcia. Przycisk montuje się w otworze o średnicy 22 mm. Dokręcanie zacisków śrubowych należy przeprowadzić z momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do spodziewanego prądu obciążenia. Przed uruchomieniem sprawdzić poprawność połączeń.

FAQ

• Czy przycisk jest podświetlany? Nie, model XB5AL42 nie posiada podświetlenia LED. Jest to standardowa wersja z czerwoną nasadką.
• Jaki stopień ochrony ma ten przycisk? Posiada stopień ochrony IP66, IP67, IP69 oraz IP69K, a także Typ 4X – oznacza to odporność na pył, wodę, strumienie ciśnieniowe i działanie chemikaliów.
• Jaki jest tryb pracy styku? Styk jest normalnie zamknięty (NC) – w stanie spoczynku przewodzi prąd, a po naciśnięciu przycisku otwiera obwód. Po zwolnieniu wraca do położenia wyjściowego.
