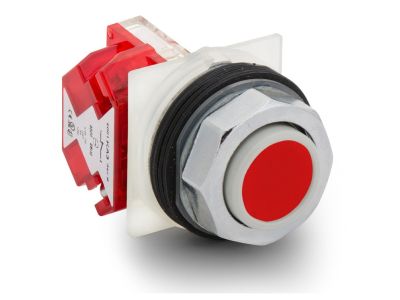

Przycisk wystający czerwony 2 pozycyjny metalowy 1NC z blokiem styków Harmony 9001K | 9001KR3RH6 Schneider Electric

Opis i Kluczowe Cechy

Przycisk wystający czerwony Schneider Electric Harmony 9001K (symbol 9001KR3RH6) to 2-pozycyjny element sterowniczy z blokiem styków, wyposażony w jeden styk normalnie zamknięty (1NC) z samoczynnym powrotem. Chromowana metalowa obudowa oraz stopień ochrony IP66 gwarantują niezawodność w trudnych warunkach przemysłowych. Montaż w standardowym otworze 30 mm ułatwia integrację z istniejącymi panelami.

• Styk 1NC (normalnie zamknięty): natychmiastowe przerywanie obwodu po naciśnięciu – kluczowe w obwodach bezpieczeństwa i sygnalizacji awaryjnej.
• Stopień ochrony IP66: całkowita odporność na kurz oraz silne strumienie wody – praca bezawaryjna w wilgotnym, zapylonym środowisku.
• Chromowana obudowa metalowa: wysoka wytrzymałość mechaniczna oraz odporność na uderzenia i wibracje – długa żywotność w aplikacjach maszynowych.
• Wystający czerwony przycisk z samoczynnym powrotem: wyraźna, ergonomiczna sygnalizacja – minimalizacja ryzyka pomyłek podczas obsługi.
• Montaż w otworze 30 mm: uniwersalny standard – szybka wymiana lub instalacja w istniejących pulpitach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku Unii Europejskiej.

Zastosowanie

Przycisk Harmony 9001K znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, ręczne sterowanie i sygnalizacja w warunkach przemysłowych.

• Sterowanie maszynami i urządzeniami w zakładach produkcyjnych – przyciski start/stop z funkcją bezpieczeństwa.
• Obwody awaryjnego zatrzymania (w połączeniu z układem bezpieczeństwa) – styk NC zapewnia przerwanie obwodu przy naciśnięciu.
• Sygnalizacja stanu pracy maszyny – wyraźnie oznaczony czerwony przycisk do zatrzymania lub resetu.
• Automatyka budynkowa i sterownie szaf rozdzielczych – łatwy dostęp operatora w trudnych warunkach.

Wskazówki Montażowe

Montaż należy wykonać przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przycisk przeznaczony jest do montażu w otworze o średnicy 30 mm (np. w płycie czołowej szafy sterowniczej). Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Do podłączenia zaleca się przewody o przekroju dostosowanym do prądu roboczego obwodu sterowania.

FAQ

• Czy przycisk posiada podświetlenie LED? Nie. Model 9001KR3RH6 to przycisk bez wbudowanego podświetlenia – sygnalizacja opiera się wyłącznie na mechanicznym położeniu i kolorze przycisku.
• Jaki jest stopień ochrony przycisku? Stopień ochrony wynosi IP66 – urządzenie jest pyłoszczelne i odporne na silne strumienie wody, co pozwala na pracę na zewnątrz oraz w środowiskach o wysokiej wilgotności.
• Jak działa styk – czy jest to przycisk monostabilny? Tak, przycisk ma samoczynny powrót (monostabilny). W stanie spoczynku styk NC jest zwarty, po naciśnięciu rozwiera się, a po zwolnieniu wraca do pozycji zwartej.
