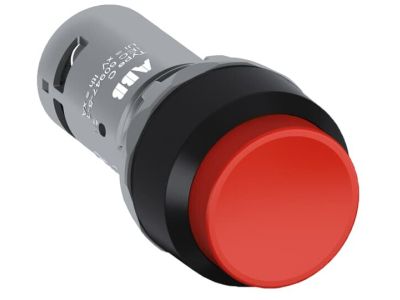

Przycisk wypukły monostabilny 1NC CP3-10R-01, czerwony | 1SFA619102R1041 ABB

Alternatywny kod produktu: 1SFA619102R1041

Opis i Kluczowe Cechy

Przycisk wypukły monostabilny CP3-10R-01 (symbol 1SFA619102R1041) w kolorze czerwonym to kompaktowe rozwiązanie do sterowania obwodami elektrycznymi. Wykonany z tworzywa sztucznego, posiada jeden styk normalnie zamknięty (NC) o napięciu roboczym do 300V. Charakteryzuje się wysoką odpornością na kurz i wilgoć, co zapewnia niezawodne działanie w trudnych warunkach przemysłowych.

• Konstrukcja monostabilna: Powrót do stanu spoczynkowego po zwolnieniu nacisku – idealny do sterowania krótkotrwałymi sygnałami, np. awaryjne zatrzymanie maszyny.
• Styk 1NC (normalnie zamknięty): Zapewnia ciągłość obwodu w stanie spoczynku, co pozwala na monitorowanie stanu awaryjnego lub sygnalizacji.
• Napięcie robocze 300V: Kompatybilny z większością systemów sterowania, w tym przemysłowymi obwodami jednofazowymi.
• Kolor czerwony: Wysoka widoczność i uniwersalne zastosowanie do sygnalizacji awaryjnej, zatrzymania lub uruchomienia.
• Wysoka odporność na kurz i wodę: Spełnia wymagania IP40 – chroni przed pyłem i kroplami wody, co zwiększa trwałość w środowiskach przemysłowych.

Zgodność z Normami

Przycisk CP3-10R-01 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi aparatury sterowniczej i sygnalizacyjnej (m.in. IEC 60947).

Zastosowanie

Przycisk monostabilny CP3-10R-01 znajduje zastosowanie w układach sterowania maszyn i urządzeń przemysłowych, gdzie wymagane jest ręczne, krótkotrwałe działanie.

• Sterowanie awaryjnym zatrzymaniem maszyn (np. prasy, tokarki, przenośniki).
• Zatwierdzenie procedur bezpieczeństwa w systemach sterowania PLC.
• Sygnalizacja stanu pracy w panelach operatorskich.
• Proste układy sterowania ręcznego w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż należy przeprowadzić przy odłączonym napięciu zasilającym. Przycisk należy zamontować w otworze o średnicy 22,5 mm (standardowy otwór dla przycisków przemysłowych). Po umieszczeniu w panelu, należy go zabezpieczyć za pomocą nakrętki mocującej. Przewody podłączyć do styku NC zgodnie z dokumentacją techniczną urządzenia. Należy pamiętać, że styk NC jest normalnie zamknięty – w stanie spoczynku obwód jest zwarty. Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Czy przycisk CP3-10R-01 posiada podświetlenie? Nie – jest to wersja niepodświetlana, kolor czerwony służy jedynie do sygnalizacji wizualnej.
• Jaki jest średnica otworu montażowego? Standardowy otwór montażowy wynosi 22,5 mm, zgodny z większością przemysłowych paneli operatorskich.
• Czy przycisk nadaje się do pracy na zewnątrz? Stopień ochrony IP40 zapewnia odporność na kurz i krople wody, jednak nie jest przeznaczony do bezpośredniego narażenia na deszcz lub wilgoć w dłuższym okresie.
