Przycisk wpuszczony czerwony samopowrotny bez podśw. metalowy bez oznaczenia Harmony XB4 | ZB4BA46 Schneider Electric

Opis i Kluczowe Cechy

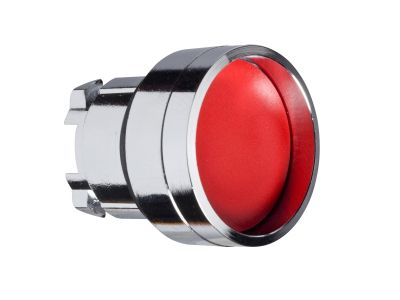

Przycisk wpuszczony czerwony Harmony XB4 (symbol ZB4BA46) od Schneider Electric to samopowrotna główka sterownicza przeznaczona do pracy w ciężkich warunkach przemysłowych. Wykonana z metalu z chromowanym wykończeniem, zapewnia wytrzymałość mechaniczną oraz odporność na uderzenia i wibracje. Główka montowana jest w otworze o średnicy 22 mm, co umożliwia łatwą integrację z istniejącymi panelami i obudowami. Dzięki wysokiej klasie szczelności produkt sprawdza się w obecności pyłu, wody i środków myjących pod wysokim ciśnieniem.

• Stopień ochrony IP66, IP67, IP69, IP69K oraz NEMA Type 4X: gwarantuje niezawodne działanie w środowiskach zapylonych, wilgotnych oraz narażonych na strumienie wody – idealny do mycia pod ciśnieniem, na zewnątrz i w przemyśle spożywczym.
• Metalowa obudowa chromowana: odporna na korozję, uderzenia mechaniczne i wibracje, co wydłuża żywotność w wymagających aplikacjach maszynowych i liniach produkcyjnych.
• Mechanizm samopowrotny (chwilowy): zapewnia powrót styków do stanu spoczynkowego po zwolnieniu przycisku, umożliwiając precyzyjne sterowanie impulsowe.
• Szeroki zakres temperatur pracy od -40°C do 70°C: umożliwia stosowanie w klimacie zimnym oraz w pobliżu źródeł ciepła bez ryzyka uszkodzenia materiałów.
• Montaż w otworze 22 mm z mechanizmem zastrzaskowym: szybka i bezpieczna instalacja bez potrzeby użycia narzędzi – pasuje do standardowych paneli i puszek.

Zgodność z Normami

Główka przycisku ZB4BA46 spełnia wymagania międzynarodowych norm ochrony IP66, IP67, IP69 oraz IP69K, a także amerykańskiej normy NEMA Type 4X. Posiada certyfikat Marine, potwierdzający odporność na działanie słonej mgły i warunki morskie. Produkt oznaczony jest znakiem CE i wykonany zgodnie z dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki wysokiej odporności na czynniki zewnętrzne oraz metalowej konstrukcji przycisk ten sprawdza się w wielu wymagających scenariuszach:

• Sterowanie maszynami w przemyśle ciężkim, hutnictwie i górnictwie – odporność na wibracje i uderzenia.
• Aplikacje w przemyśle spożywczym i napojów – możliwość mycia pod wysokim ciśnieniem (IP69K).
• Instalacje zewnętrzne, porty, statki i platformy wiertnicze – certyfikat Marine i szeroki zakres temperatur.
• Panele operatorskie i pulpity sterownicze w wymagających warunkach środowiskowych.

Wskazówki Montażowe

Montaż główki przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Główkę montuje się w otworze o średnicy 22 mm, mocując ją za pomocą mechanizmu zastrzaskowego (bez narzędzi). W przypadku montażu w płycie należy upewnić się, że grubość materiału mieści się w zakresie podanym w dokumentacji produktu. Podłączenie styków (jeśli stosowany jest blok styków) wymaga dokręcenia śrub z momentem zgodnym z instrukcją producenta oraz użycia przewodów o przekroju odpowiednim do prądu obciążenia.

FAQ

• Czy przycisk posiada podświetlenie LED? Nie, wersja ZB4BA46 to główka bez podświetlenia. Przeznaczona jest do zastosowań, gdzie sygnalizacja nie jest wymagana lub realizowana oddzielnym elementem.
• Jaki jest stopień ochrony tego przycisku? Produkt charakteryzuje się stopniem ochrony IP66, IP67, IP69 oraz IP69K, a także NEMA Type 4X. Oznacza to pełną pyłoszczelność, odporność na zanurzenie w wodzie oraz na strumienie wody pod wysokim ciśnieniem (np. myjki ciśnieniowe).
• Czy przycisk jest samopowrotny czy z blokadą? Jest to przycisk samopowrotny (chwilowy). Po naciśnięciu i zwolnieniu wraca do pozycji spoczynkowej, co idealnie nadaje się do impulsowego sterowania stycznikami, przekaźnikami lub PLC.
