PRZYCISK WH PŁASKI NAKŁ1NC | XB5FA3341 Schneider Electric

Opis i Kluczowe Cechy

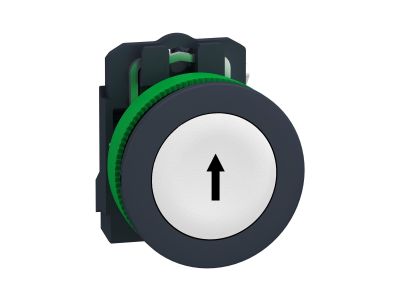

Przycisk WH płaski nakł1NC (symbol XB5FA3341) o średnicy montażowej 30,5 mm to kompaktowe, ergonomiczne urządzenie z serii Harmony, przeznaczone do montażu w płaskich panelach sterowniczych. Przycisk wyposażony w styki 1NO wolno działające z samoczynnym powrotem i zacisk śrubowy do podłączenia przewodów. Mechanizm pchający w postaci płaskiej główki z białą maskownicą zapewnia intuicyjną obsługę. Konstrukcja z tworzywa sztucznego o właściwościach antybakteryjnych gwarantuje higienę i trwałość w środowiskach przemysłowych.

• Styki 1NO wolno działające: Zapewnia pewne połączenie w obwodach sterowniczych – idealne do zastosowań wymagających precyzyjnego sygnału.
• Średnica montażowa 30,5 mm: Kompatybilny z większością standardowych otworów w panelach sterowniczych.
• Mechanizm samoczynnego powrotu: Automatyczne powracanie przycisku do pozycji spoczynkowej po zwolnieniu – bez konieczności ręcznego resetu.
• Zacisk śrubowy: Trwała i niezawodna metoda podłączenia przewodów – odporna na wibracje.
• Właściwości antybakteryjne: Zmniejsza ryzyko namnażania się bakterii na powierzchni przycisku – istotne w miejscach wymagających wysokiej higieny.

Zgodność z Normami

Przycisk spełnia wymagania norm EN/IEC oraz posiada certyfikaty CE, UL, CSA, JIS, NEMA i morskie. Oznakowanie IP66, IP67, IP69 i IP69K oraz typ 13 i 4X potwierdzają odporność na wodę, pył, wstrząsy i korozję. Spełnia także wymagania normy IK03 dotyczącej odporności na uderzenia mechaniczne.

Zastosowanie

Przycisk WH płaski XB5FA3341 znajduje zastosowanie w instalacjach sterowniczych, maszynach przemysłowych oraz systemach automatyki, gdzie wymagana jest niezawodna sygnalizacja i sterowanie.

• Panelach sterowniczych maszyn i urządzeń przemysłowych – do sygnalizacji stanu pracy lub awarii.
• Systemach automatyki budynkowej – jako element sterujący oświetleniem, wentylacją lub innymi funkcjami.
• Urządzeniach medycznych i laboratoryjnych – dzięki właściwościom antybakteryjnym.
• Maszynach pakujących i montażowych – do precyzyjnego sterowania procesami produkcyjnymi.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Przycisk montować w otworze o średnicy 30,5 mm, stosując plastikowy kołnierz mocujący. Po zamontowaniu podłączyć przewody do zacisków śrubowych, zwracając uwagę na prawidłową kolejność i dokręcenie śrub z zalecanym momentem. Unikać nadmiernego dokręcania, aby nie uszkodzić mechanizmu. Dla zapewnienia pełnej szczelności stosować odpowiednie uszczelki i maskownice.

FAQ

• Czy przycisk posiada indywidualne znakowanie? Tak, dostępna jest opcja personalizacji za pomocą narzędzia do znakowania dostępnego na stronie producenta. Pozwala to na indywidualne oznakowanie przycisku zgodnie z wymaganiami aplikacji.
• Jaki jest zakres temperatur pracy przycisku? Dokładny zakres nie został podany w danych produktu. Przycisk zaprojektowany jest do pracy w standardowych warunkach przemysłowych, jednak zaleca się zapoznanie z dokumentacją techniczną w celu weryfikacji.
• Czy przycisk nadaje się do stosowania w środowiskach agresywnych chemicznie? Przycisk posiada certyfikaty odporności na korozję (typ 4X), jednak w przypadku środowisk o wysokim stężeniu agresywnych substancji chemicznych zaleca się dodatkowe testy lub zastosowanie osłon ochronnych.
