Przycisk w obudowie , wersja A=nagłe zatrzymanie, przycisk grzybkowy 1NC 2 NO | 3SU1851-0NB10-4GB2 Siemens

Alternatywny kod produktu: 3SU18510NB104GB2

Opis i Kluczowe Cechy

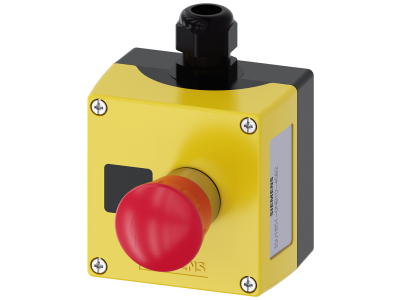

Przycisk grzybkowy nagłego zatrzymania Siemens serii 3SU1851 (symbol 3SU1851-0NB10-4GB2) w wersji A, przeznaczony do realizacji funkcji STOP awaryjnego. Wyposażony w 1 styk normalnie zamknięty (NC) oraz 2 styki normalnie otwarte (NO), co umożliwia zarówno bezpośrednie wyłączenie obwodu bezpieczeństwa, jak i sygnalizację zadziałania lub blokadę. Obudowa przystosowana do montażu na drzwiach rozdzielnic i szaf sterowniczych. Konstrukcja zgodna z wymogami systemów bezpieczeństwa w przemyśle.

• Styki 1NC + 2NO: Możliwość równoczesnego odcięcia obwodu bezpieczeństwa (NC) oraz przekazania sygnału do sterownika lub stycznika (NO) bez konieczności stosowania dodatkowych przekaźników.
• Przycisk grzybkowy: Duża powierzchnia nacisku ułatwia obsługę nawet w rękawicach ochronnych, zapewniając szybkie wyzwolenie w sytuacji awaryjnej.
• Wersja A (nagłe zatrzymanie): Mechanizm zatrzaskowy – po naciśnięciu przycisk pozostaje wciśnięty, wymaga ręcznego odblokowania (obrót lub pociągnięcie).
• Montaż w otworze 22 mm: Standardowy wymiar pasujący do większości obudów i paneli sterowniczych.
• Solidna konstrukcja Siemens: Producent gwarantuje niezawodność i długą żywotność mechaniczną w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Przy konstrukcji uwzględniono ogólne normy bezpieczeństwa obowiązujące dla aparatury sterowniczej w zastosowaniach przemysłowych. Szczegółowe informacje o zgodności z konkretnymi normami (np. ISO 13850) należy zweryfikować w dokumentacji technicznej producenta.

Zastosowanie

Przycisk grzybkowy nagłego zatrzymania Siemens 3SU1851 stosowany jest w systemach bezpieczeństwa maszyn oraz w układach sterowania, gdzie wymagane jest szybkie i niezawodne odcięcie zasilania lub wywołanie stanu alarmowego. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach linii produkcyjnych.

• Awaryjne wyłączanie maszyn, urządzeń transportowych i linii produkcyjnych.
• Realizacja obwodów bezpieczeństwa w systemach automatyki przemysłowej (we współpracy z przekaźnikami bezpieczeństwa lub PLC).
• Sygnalizacja zadziałania przycisku bezpieczeństwa do nadrzędnego systemu sterowania (dzięki stykom NO).
• Montaż na drzwiach szaf sterowniczych, pulpitach operatorskich oraz w panelach maszyn.

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przycisk montuje się w otworze o średnicy 22 mm na panelu lub drzwiach rozdzielnicy. Przewody należy podłączać do zacisków zgodnie ze schematem elektrycznym dostarczonym przez producenta, stosując odpowiednie końcówki kablowe. Moment dokręcania śrub zacisków oraz dopuszczalne przekroje przewodów – według dokumentacji technicznej Siemens. Po zamontowaniu sprawdzić działanie blokady przycisku i powrót styków.

FAQ

• Czy przycisk jest podświetlany? Brak podświetlenia – sygnalizacja stanu wymaga zastosowania oddzielnych lamp lub modułów LED.
• Jaki stopień ochrony ma ten przycisk? Producent nie podał stopnia ochrony w dostarczonych danych. Zalecamy weryfikację w karcie katalogowej Siemens przed montażem w środowiskach o podwyższonej wilgotności lub zapyleniu.
• Jaka jest funkcja styków 1NC i 2NO? Styk NC jest normalnie zamknięty – przewodzi prąd w stanie spoczynku, po naciśnięciu rozłącza obwód (typowe dla funkcji bezpieczeństwa). Styki NO są normalnie otwarte – po naciśnięciu zwierają się, co może być wykorzystane do wysłania sygnału do sterownika lub zapalenia lampki sygnalizacyjnej.
