Przycisk szklany dotykowy do automatyki domowej dowolnego producenta 24V, biały | GS4-DC-W F&F

Opis i Kluczowe Cechy

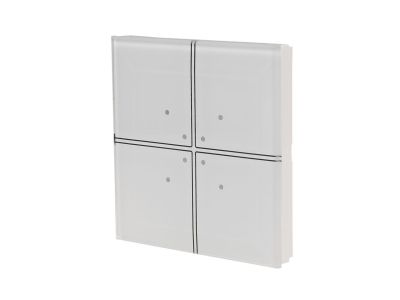

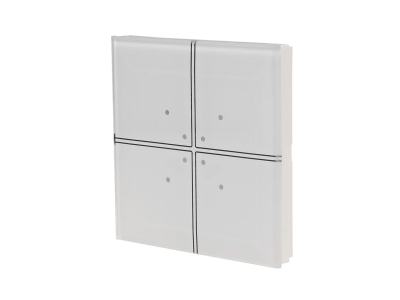

Przycisk szklany dotykowy GS4-DC-W (biały) to uniwersalny panel sterujący przeznaczony do współpracy z dowolnym systemem automatyki domowej zasilanym napięciem stałym 24 V. Dzięki czterem niezależnym sensorom dotykowym i wbudowanej funkcji zbliżeniowej umożliwia wygodne sterowanie czterema obwodami z jednego punktu. Montaż w puszce instalacyjnej o średnicy Ø60 mm sprawia, że urządzenie idealnie komponuje się z nowoczesnymi wnętrzami.

• 4 niezależne przyciski dotykowe: każdy sensor pozwala na oddzielne sterowanie jednym obwodem – możliwość załączania czterech różnych odbiorników (oświetlenie, rolety, wentylacja) z jednego panelu.
• Dwa tryby pracy (bistabilny / monostabilny): tryb bistabilny (przełączanie załącz/wyłącz kolejnym naciśnięciem) idealny do oświetlenia; tryb monostabilny (obwód załączony tylko podczas nacisku) stosowany np. do przywołania windy lub bramy – ustawiany oddzielnie dla każdego przycisku.
• Wyjście napięciowe lub bezpotencjałowe (otwarty kolektor): wyjście napięciowe (OUT podaje +V) współpracuje z wejściami napięciowymi sterowników; wyjście bezpotencjałowe (OC zwierające do 0 V) zapewnia kompatybilność z układami PLC, stycznikami lub przekaźnikami – konfiguracja niezależna dla każdego kanału.
• Regulacja jasności podświetlenia: osobne ustawienie poziomu świecenia dla stanu włączonego i wyłączonego pozwala dostosować intensywność do warunków oświetleniowych pomieszczenia i indywidualnych preferencji.
• Funkcja zbliżeniowa z podświetleniem białym i pomarańczowym: po zbliżeniu dłoni białe punkty łagodnie się rozjaśniają, lokalizując sensory w ciemności; załączenie obwodu sygnalizowane jest pomarańczowym podświetleniem – czytelna informacja zwrotna.

Zgodność z Normami

Produkt przeznaczony jest do instalacji w obwodach niskiego napięcia stałego (SELV) i spełnia zasadnicze wymagania dyrektyw Unii Europejskiej. Posiada oznaczenie CE. Montaż i użytkowanie zgodnie z instrukcją producenta gwarantują bezpieczną pracę w systemach automatyki budynkowej.

Zastosowanie

Przycisk GS4-DC-W został zaprojektowany do sterowania odbiornikami w instalacjach inteligentnego budynku (smart home) oraz w systemach automatyki przemysłowej niskiego napięcia. Dzięki elastyczności konfiguracji sprawdza się w różnych scenariuszach:

• Sterowanie oświetleniem – tryb bistabilny umożliwia wygodne załączanie i wyłączanie światła z panelu dotykowego.
• Sterowanie roletami, żaluzjami lub markizami – tryb monostabilny pozwala na precyzyjne ustawienie pozycji poprzez przytrzymanie przycisku.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub modułów wykonawczych – wyjście bezpotencjałowe (OC) idealnie nadaje się do współpracy z wejściami przekaźników i bramek logicznych.
• Integracja z systemami PLC, kontrolerami KNX, Modbus czy innymi rozwiązaniami automatyki – wyjście napięciowe +V umożliwia bezpośrednie podłączenie do wejść cyfrowych sterowników.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przycisk przeznaczony jest do montażu w puszce instalacyjnej o średnicy Ø60 mm (głębokość puszki dostosowana do wymiarów modułu). Przewody podłączyć do zacisków zgodnie ze schematem – przekrój przewodów dobrać do prądu obciążenia (max. przekrój wg dokumentacji producenta). Produkt zasilany jest napięciem stałym 24 V – nie podłączać do napięcia przemiennego ani wyższego napięcia stałego. Po zakończeniu montażu sprawdzić poprawność działania wszystkich sensorów.

FAQ

• Jakie jest napięcie zasilania przycisku GS4-DC-W? Urządzenie zasilane jest napięciem stałym 24 V DC. Nie wolno podłączać go do napięcia przemiennego ani do wyższego napięcia stałego.
• Czy podświetlenie można wyłączyć lub przyciemnić? Tak, jasność podświetlenia można regulować – oddzielnie dla stanu włączonego i wyłączonego. Ustawień dokonuje się za pomocą dedykowanego oprogramowania lub przełączników konfiguracyjnych (szczegóły w instrukcji).
• Jakie są dostępne tryby pracy poszczególnych przycisków? Każdy z czterech przycisków może działać w trybie bistabilnym (każde naciśnięcie zmienia stan – załącz/wyłącz) lub monostabilnym (obwód załączony tylko podczas nacisku). Tryb ustawia się niezależnie dla każdego przycisku.
