Opis i Kluczowe Cechy

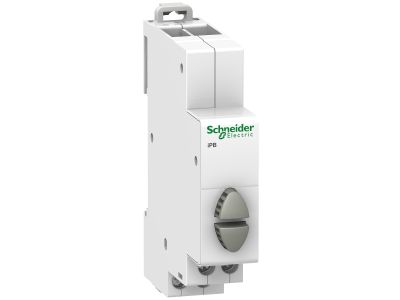

Przycisk podwójny z samopowrotem iPB (symbol A9E18035) firmy Schneider Electric z serii Acti 9 to element sterujący wyposażony w dwa niezależne zestawy styków zwiernych 1NO. Prąd znamionowy 20A pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Dzięki podwójnej konfiguracji 1NO+1NO umożliwia jednoczesne sterowanie dwoma odbiornikami lub redundantne sterowanie pojedynczym obwodem. Kolor szary ułatwia identyfikację w rozdzielnicy.

• Podwójny styk 1NO+1NO: Dwa niezależne łączniki zwierne umożliwiają sterowanie dwoma obwodami – idealne do sekwencyjnego załączania lub realizacji funkcji bistabilnych.
• Prąd znamionowy 20 A: Wysoka obciążalność prądowa gwarantuje niezawodne łączenie obwodów nawet przy dużym poborze mocy bez przeciążania styków.
• Samopowrót (monostabilny): Automatyczny powrót do pozycji wyjściowej po zwolnieniu – dedykowany do impulsowego sterowania stycznikami, przekaźnikami i wejściami PLC.
• Zgodność z serią Acti 9: Kompatybilność z aparaturą modułową Schneider – łatwy montaż w rozdzielnicach i szafach sterowniczych.
• Kolor szary: Wyraźne odróżnienie od przycisków czarnych (NO) i czerwonych (NC), co minimalizuje pomyłki podczas pracy.

Zgodność z Normami

Przycisk iPB spełnia wymagania norm IEC 60669-1 oraz IEC 60947-5-1, co potwierdza jego przydatność w instalacjach niskiego napięcia oraz w sterowaniu obwodami przemysłowymi. Posiada oznaczenie CE.

Zastosowanie

Podwójny przycisk iPB znajduje zastosowanie w rozdzielnicach, szafach sterowniczych oraz na pulpitach operatorskich, gdzie wymagane jest niezależne lub jednoczesne sterowanie dwoma obwodami.

• Sterowanie oświetleniem – załączanie dwóch niezależnych linii oświetleniowych z jednego miejsca.
• Wysyłanie impulsów do styczników lub przekaźników bistabilnych w instalacjach automatyki budynkowej.
• Sygnalizacja i załączanie syren, wentylatorów lub innych odbiorników w układach alarmowych i wentylacyjnych.
• Praca jako przycisk dwukanałowy w szafach sterowniczych maszyn i urządzeń technologicznych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w obudowach o stopniu ochrony odpowiednim dla miejsca pracy. Moment dokręcania śrub zacisków oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia i działanie samopowrotu.

FAQ

• Czy przycisk jest podświetlany? Producent nie przewiduje wbudowanego podświetlenia LED. Przycisk jest wyposażony tylko w elementy stykowe – ewentualna sygnalizacja wymaga zastosowania oddzielnych lamp kontrolnych.
• Jaki stopień ochrony ma przycisk? Stopień ochrony nie został określony w danych technicznych. Standardowo aparatura modułowa przeznaczona jest do montażu w rozdzielnicy o odpowiedniej klasie ochronności (np. IP20).
• Czy styki są srebrne? Nie podano materiału styków. Wszystkie parametry elektryczne (20 A, 1NO) są zgodne z normami IEC 60669-1 i IEC 60947-5-1, co gwarantuje wymaganą trwałość łączeniową.
