Przycisk światło z ramką 10AX250V zaciski bezgwintowe biały, Asfora | EPH0900221 Schneider Electric

Opis i Kluczowe Cechy

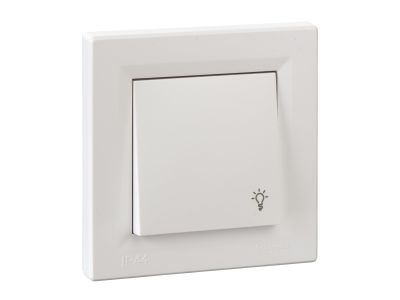

Przycisk światło z ramką Asfora (symbol EPH0900221) to łącznik monostabilny przystosowany do pracy przy napięciu 250 V i prądzie 10 AX. Wyposażony w zaciski bezgwintowe, które przyspieszają montaż bez użycia narzędzi, oraz białą ramkę nadającą estetyczny wygląd. Symbol żarówki na przycisku informuje o przeznaczeniu do sterowania obwodami oświetleniowymi.

• Napięcie i prąd znamionowy 10 AX / 250 V: Zapewnia bezpieczną i niezawodną pracę w obwodach oświetleniowych, w tym przy obciążeniach żarowych i LED.
• Zaciski bezgwintowe: Umożliwiają szybkie i intuicyjne podłączenie przewodów bez użycia narzędzi, redukując czas instalacji.
• Działanie chwilowe (monostabilne): Styk powraca do stanu spoczynkowego po zwolnieniu przycisku – wymagane w aplikacjach impulsowych, sterowaniu światłem z wielu punktów i dzwonkowych.
• Biała ramka w zestawie: Gotowy do montażu element w uniwersalnej kolorystyce pasującej do większości aranżacji wnętrz.
• Symbol żarówki na przycisku: Intuicyjne oznakowanie ułatwiające identyfikację przeznaczenia przycisku dla użytkownika końcowego.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm oraz posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż należy wykonać zgodnie z wytycznymi producenta i przepisami prawa budowlanego.

Zastosowanie

Przycisk światło Asfora EPH0900221 znajduje zastosowanie w instalacjach domowych i komercyjnych, wszędzie tam, gdzie wymagane jest chwilowe załączanie lub wyłączanie obwodu oświetleniowego.

• Załączanie światła na klatkach schodowych – sterowanie z jednego lub wielu punktów (w układzie z przekaźnikami bistabilnymi).
• Sterowanie oświetleniem w korytarzach, przedpokojach i pomieszczeniach przejściowych.
• Przycisk dzwonkowy lub przycisk do wywołania sygnału w systemach domofonowych.
• Sterowanie impulsowe styczników i przekaźników w rozdzielnicach elektrycznych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Przycisk przeznaczony jest do montażu w puszce instalacyjnej. Przewody należy podłączyć do zacisków bezgwintowych zgodnie z instrukcją producenta. Przekrój przewodów dobrać do obciążenia. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń.

FAQ

• Czy przycisk jest podświetlany? Nie, przycisk światło Asfora EPH0900221 nie posiada podświetlenia LED. Symbol żarówki na przycisku jest nadrukiem informacyjnym.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony IP. Przycisk przeznaczony jest do montażu wewnątrz pomieszczeń, w suchych warunkach.
• Czy przycisk działa jako wyłącznik czy przycisk chwilowy? Jest to przycisk monostabilny (chwilowy) – po naciśnięciu i zwolnieniu wraca do stanu początkowego. Nie nadaje się do bezpośredniego załączania stałego obwodu, tylko do podawania impulsów.
