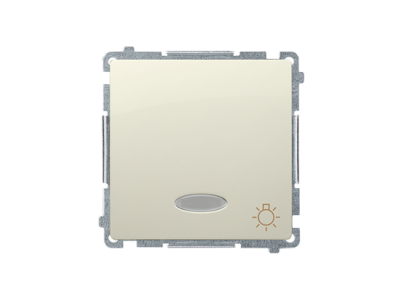

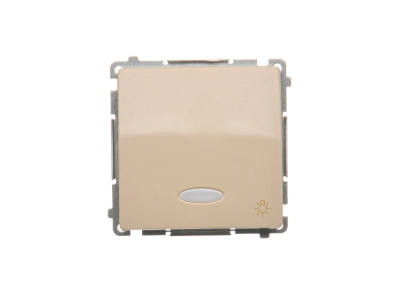

Przycisk światło z podświetleniem (moduł) 10AX, 250V, szybkozłącza, beż BMS1L.01/12 Simon Basic | BMS1L.01/12 Kontakt Simon

Alternatywny kod produktu: WMUL-081xxx-9011

Opis i Kluczowe Cechy

Przycisk światło z podświetleniem (moduł) Simon Basic, symbol BMS1L.01/12, to element sterowniczy przeznaczony do chwilowej zmiany stanu obwodu elektrycznego. Działanie oparte na sprężynie powrotnej zapewnia automatyczne rozłączenie po zwolnieniu przycisku. Urządzenie przystosowane do napięcia 250 V i prądu 10 A dla obciążeń żarowych (10AX), co gwarantuje bezpieczną i niezawodną pracę w standardowych instalacjach oświetleniowych. Wyposażone w szybkozłącza ułatwiające i przyspieszające montaż. Produkt w kolorze beżowym, kompatybilny z serią Basic.

• Prąd znamionowy 10AX (10 A dla obciążeń żarowych): bezpieczna obsługa typowych obwodów oświetleniowych bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V: kompatybilność z powszechnie stosowanymi sieciami 230 V/400 V.
• Szybkozłącza: szybki i bezproblemowy montaż bez użycia narzędzi, skrócenie czasu instalacji.
• Podświetlenie: ułatwia lokalizację przycisku w słabo oświetlonych pomieszczeniach – sygnalizacja wizualna gotowości urządzenia.
• Mechanizm sprężynowy z automatycznym odbiciem: zapewnia chwilowe załączenie obwodu – idealny do impulsowego sterowania stycznikami, przekaźnikami lub PLC.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do montażu w instalacjach wykonanych zgodnie z przepisami bezpieczeństwa. Dzięki konstrukcji modułowej może być instalowany na szynie TH35 (DIN) w rozdzielnicach natynkowych i podtynkowych.

Zastosowanie

Przycisk z podświetleniem BMS1L.01/12 znajduje szerokie zastosowanie w sterowaniu odbiornikami w systemach automatyki budynkowej oraz instalacjach elektrycznych.

• Chwilowe załączanie i wyłączanie oświetlenia (doraźne sterowanie punktami świetlnymi).
• Wysyłanie impulsów sterujących do styczników, przekaźników bistabilnych lub wejść cyfrowych PLC.
• Sygnalizacja wizualna (wykorzystanie podświetlenia jako kontroli stanu urządzenia).
• Element systemów przyciskowych w rozdzielnicach, szafach sterowniczych i pulpitach operatorskich.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Przycisk montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed podłączeniem należy sprawdzić przekrój przewodów – powinien być dobrany do prądu znamionowego 10 A. Połączenia wykonać przy użyciu szybkozłączy zgodnie z oznaczeniami na obudowie. Moment dokręcania zacisków (jeśli dotyczy według dokumentacji producenta) – zaleca się stosowanie podanych w instrukcji wartości. Po zakończeniu prac sprawdzić poprawność działania przycisku przy włączonym napięciu.

FAQ

• Czy przycisk ma podświetlenie? Tak, przycisk BMS1L.01/12 jest wyposażony w podświetlenie, które ułatwia jego lokalizację w ciemności oraz może służyć jako sygnalizacja stanu obwodu (szczegóły zasilania podświetlenia – zgodne z dokumentacją producenta).
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje konkretnego stopnia ochrony – w rozdzielnicach wewnętrznych zwykle stosuje się aparaturę o IP20. Montaż należy wykonać w obudowie zapewniającej odpowiednią ochronę przed kurzem i wilgocią.
• Czy przycisk działa w trybie chwilowym (monostabilnym)? Tak – po naciśnięciu zwierany jest obwód, a po zwolnieniu sprężyna samoczynnie odbija przycisk i obwód zostaje rozłączony. Jest to typowy tryb pracy przycisku (NO – normally open) do impulsowego sterowania.
