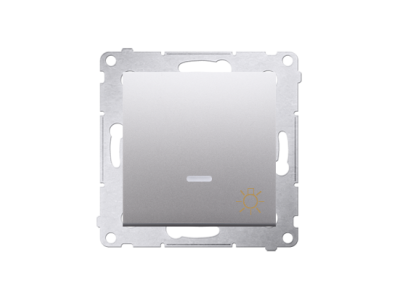

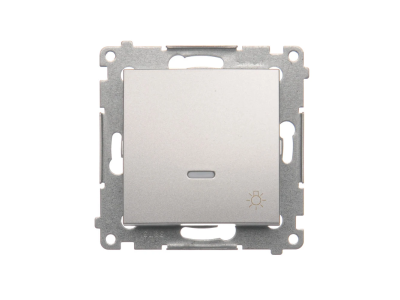

Przycisk „światło” z podświetleniem LED (moduł) 16AX, 250V, zaciski śrubowe, srebrny mat DS1AL.01/43 | DS1AL.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-081x2x-043

Opis i Kluczowe Cechy

Symbol DS1AL.01/43 to przycisk „światło” z wbudowanym podświetleniem LED, dedykowany do sterowania oświetleniem w instalacjach modułowych. Urządzenie przystosowane jest do prądu znamionowego 16AX oraz napięcia 250V, co zapewnia bezpieczną i niezawodną pracę w obwodach o znacznym obciążeniu (m.in. żarówki, halogeny). Wyposażone w zaciski śrubowe dla trwałego i pewnego przyłączenia przewodów. Kolor srebrny mat nadaje elegancki wygląd, pasujący do nowoczesnych rozdzielnic.

• Prąd znamionowy 16AX: gwarantuje bezpieczną obsługę obwodów oświetleniowych o wysokim prądzie załączenia (żarówki tradycyjne, halogeny) bez ryzyka przegrzania styków.
• Napięcie znamionowe 250V: odpowiednie do standardowych sieci 230V z zapasem napięcia, zapewniające kompatybilność z typowymi instalacjami.
• Podświetlenie LED: ułatwia lokalizację przycisku w ciemności oraz sygnalizuje stan załączenia (przy aktywnym napięciu).

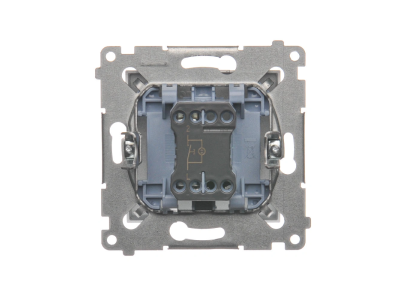

• Zaciski śrubowe: umożliwiają szybkie i pewne połączenie przewodów, eliminując ryzyko poluzowania w trakcie eksploatacji.
• Kolor srebrny mat i symbol światła: estetyczny design i intuicyjne oznaczenie funkcji, ułatwiające identyfikację w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymogi Dyrektyw Unii Europejskiej i jest oznaczony znakiem CE. Zaprojektowany zgodnie z aktualnymi normami europejskimi dla aparatury modułowej, co potwierdza jego bezpieczeństwo i niezawodność w typowych instalacjach elektrycznych.

Zastosowanie

Przycisk przeznaczony jest do montażu w rozdzielnicach modułowych na szynie DIN. Sprawdza się w różnorodnych scenariuszach sterowania oświetleniem i sygnalizacji.

• Bezpośrednie sterowanie obwodami oświetleniowymi (włącz/wyłącz) w instalacjach domowych i komercyjnych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub modułów PLC w systemach automatyki budynkowej.
• Sygnalizacja obecności napięcia w obwodzie (dzięki wbudowanemu podświetleniu LED).
• Element paneli operatorskich w szafach sterowniczych – ręczne załączanie wybranych odbiorników.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od sieci. Przycisk zainstaluj na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz zgodnie z obciążalnością prądową – dla prądu 16AX zaleca się przekrój min. 1,5 mm² (Cu). Dokręcaj zaciski śrubowe momentem podanym w dokumentacji producenta. Po zakończeniu montażu sprawdź działanie przycisku i podświetlenia.

FAQ

• Czy przycisk ma wbudowane podświetlenie LED? Tak, posiada wbudowaną diodę LED świecącą przy załączonym napięciu – ułatwia to lokalizację przycisku i sygnalizuje stan obwodu.
• Jaki stopień ochrony ma ten przycisk? Standardowo dla aparatury modułowej montowanej w rozdzielnicy – IP20. Oznacza to ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy ≥12,5 mm.
• Jak zamontować przycisk na szynie DIN? Przycisk zatrzaskuje się na szynie TH35 (DIN). Montaż wykonuj po odłączeniu napięcia, przez wykwalifikowanego elektryka. Po wciśnięciu przycisku do oporu zablokuje się on na szynie.
