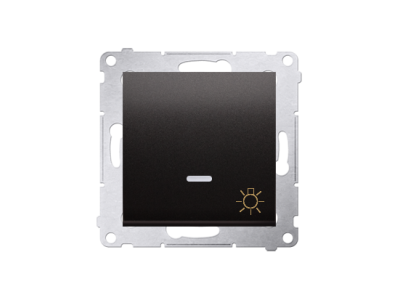

Przycisk „światło” z podświetleniem LED (moduł) 16AX, 250V, zaciski śrubowe, antracyt DS1AL.01/48 | DS1AL.01/48 Kontakt Simon

Alternatywny kod produktu: WMDL-081x2x-048

Opis i Kluczowe Cechy

Przycisk „światło” z podświetleniem LED, symbol DS1AL.01/48, to modułowe urządzenie sterownicze przeznaczone do obwodów oświetleniowych. Prąd znamionowy 16AX i napięcie 250V gwarantują bezpieczną pracę nawet przy znacznych obciążeniach, w tym z nowoczesnymi źródłami LED. Wyposażony w zaciski śrubowe ułatwiające pewny montaż. Obudowa w kolorze antracyt pasuje do nowoczesnych rozdzielnic.

• Prąd znamionowy 16AX: pozwala na bezpieczne sterowanie obwodami oświetleniowymi o dużym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie robocze 250V: kompatybilność z typowymi instalacjami jednofazowymi w budynkach mieszkalnych i przemysłowych.
• Podświetlenie LED: ułatwia szybką lokalizację przycisku w ciemności, zwiększając komfort użytkowania.
• Zaciski śrubowe: zapewniają trwałe i pewne połączenie przewodów, co minimalizuje ryzyko poluzowania w czasie eksploatacji.
• Kolor antracyt: elegancki, uniwersalny wygląd pasujący do nowoczesnych wnętrz rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi (IEC/EN) oraz posiada oznaczenie CE. Gwarantuje to bezpieczeństwo użytkowania w instalacjach niskonapięciowych.

Zastosowanie

Przycisk DS1AL.01/48 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest wygodne i estetyczne sterowanie oświetleniem lub wysyłanie impulsów do innych urządzeń.

• Sterowanie oświetleniem w budynkach mieszkalnych, biurowych i przemysłowych.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja w systemach przywoławczych i alarmowych.
• Element automatyki budynkowej (BMS) – jako przycisk funkcyjny.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN) w rozdzielnicy. Zaciski śrubowe należy dokręcać momentem zgodnie z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego obwodu (zalecany 1,5–2,5 mm²).

FAQ

• Czy podświetlenie LED wymaga podłączenia przewodu neutralnego? Tak, typowe podświetlenie LED w przyciskach modułowych wymaga przewodu neutralnego (N) do świecenia. W przypadku braku N przycisk działa mechanicznie, ale dioda nie będzie się świecić.
• Jaki jest stopień ochrony przycisku? Standardowo dla modułowej aparatury montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20. Producent nie podał szczegółowych danych w tym zakresie – zalecamy montaż w osłoniętej rozdzielnicy.
• Jaki jest tryb pracy styku? Przycisk DS1AL.01/48 jest urządzeniem monostabilnym (chwilowym). Po naciśnięciu i zwolnieniu styk wraca do stanu początkowego, co umożliwia wysyłanie impulsów sterujących.
