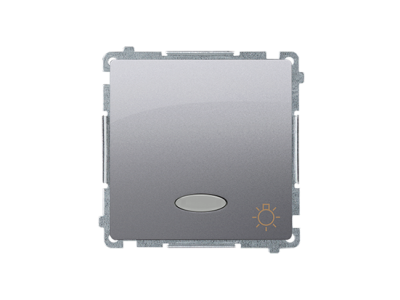

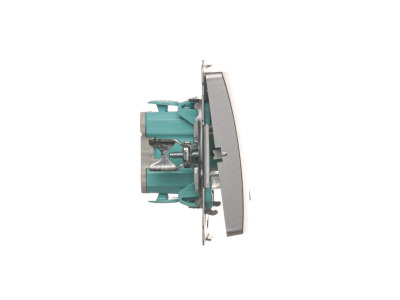

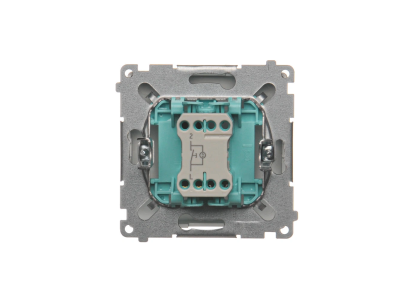

Przycisk światło z podświetleniem LED (moduł) 10AX, 250V, szybkozłącza, srebrny mat BMS1L.01/43 | BMS1L.01/43 Kontakt Simon

Alternatywny kod produktu: WMUL-081xxx-4011

Opis i Kluczowe Cechy

Przycisk światło z podświetleniem LED (symbol BMS1L.01/43) to modułowy element sterowania przeznaczony do obwodów oświetleniowych. Wyposażony w szybkozłącza ułatwiające montaż, oferuje prąd znamionowy 10AX przy napięciu 250V, co zapewnia bezpieczną pracę przy obciążeniach typowych dla instalacji świetlnych (żarowych, fluorescencyjnych, LED). Eleganckie wykonanie w kolorze srebrny mat nadaje się do nowoczesnych rozdzielnic i paneli sterowniczych.

• Prąd znamionowy 10AX: Przystosowany do obciążeń oświetleniowych o podwyższonej wartości prądu udarowego, minimalizuje ryzyko uszkodzenia styków przy włączaniu żarówek lub świetlówek.
• Napięcie znamionowe 250V: Odpowiedni do typowych instalacji niskiego napięcia (230/240V), zapewniając pełną kompatybilność z sieciami domowymi i przemysłowymi.
• Szybkozłącza (złącza szybkomocujące): Umożliwiają szybkie i pewne podłączenie przewodów bez użycia narzędzi, skracają czas montażu i eliminują ryzyko poluzowania połączeń.
• Podświetlenie LED: Wbudowany wskaźnik świetlny ułatwia lokalizację przycisku w ciemności oraz sygnalizuje stan obwodu (zależnie od konfiguracji).
• Srebrny mat (wykonanie estetyczne): Nowoczesny wygląd pasujący do wielu aranżacji rozdzielnic i pulpitów sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach i obudowach spełniających odpowiednie wymogi ochrony (np. IP20 w standardowych warunkach pracy). Brak w danych szczegółowych numerów norm – w przypadku wątpliwości zalecamy weryfikację z dokumentacją techniczną producenta.

Zastosowanie

Przycisk światło z podświetleniem LED znajduje zastosowanie wszędzie tam, gdzie wymagane jest wygodne sterowanie obwodami oświetleniowymi z wyraźną sygnalizacją położenia. Sprawdza się w instalacjach mieszkaniowych, biurowych i przemysłowych.

• Sterowanie punktami świetlnymi w korytarzach, klatkach schodowych i pomieszczeniach technicznych.
• Jako element systemów przywoławczych i sygnalizacyjnych (np. przycisk wezwania z podświetleniem).
• W automatyce budynkowej do współpracy z przekaźnikami, stycznikami centralnymi lub PLC.
• Jako wyłącznik oświetlenia awaryjnego z wizualnym wskazaniem aktywności.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przycisk przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub puszce modułowej. Szybkozłącza umożliwiają podłączenie przewodów o przekroju dostosowanym do prądu 10AX (zalecane min. 1,5 mm²). Sprawdź moment dokręcania (jeśli występuje) w dokumentacji producenta – w przypadku szybkozłączy nie jest wymagany. Przed uruchomieniem upewnij się, że wszystkie połączenia są prawidłowo osadzone.

FAQ

• Czy podświetlenie LED działa zawsze, gdy przycisk jest wyłączony? Działanie podświetlenia zależy od sposobu podłączenia – może świecić stale lub tylko po zaświeceniu obwodu. Więcej informacji znajdziesz w instrukcji montażu lub u producenta.
• Jaki jest stopień ochrony tego przycisku? W danych produktu nie podano konkretnego stopnia IP. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20 – urządzenie nie jest odporne na wilgoć, dlatego należy je instalować w suchych pomieszczeniach.
• Czy przycisk ma styk zwierny czy rozwierny (NO/NC)? W dostępnych danych nie określono konfiguracji styków. W przypadku konieczności wyboru trybu pracy prosimy o kontakt z producentem lub sprawdzenie pełnej karty katalogowej.
