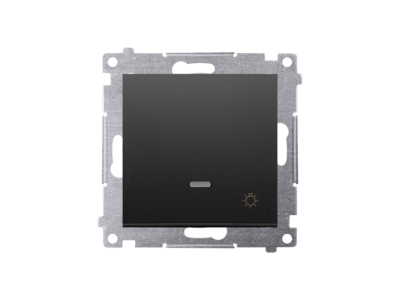

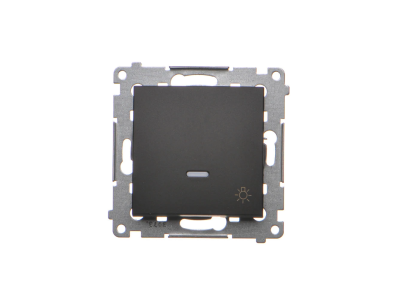

Przycisk „światło” z podświetleniem LED (moduł) 10AX, 250V~, szybkozłącza, czarny mat, Simon 54 | DS1L.01/49 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk „światło” z serii Simon 54 to zaawansowany moduł sterujący, który łączy w sobie nowoczesną estetykę z najwyższą funkcjonalnością wymaganą w nowoczesnych instalacjach elektroenergetycznych. Produkt charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne załączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V~. Wykończenie w kolorze czarny mat (kod koloru: 49) nadaje osprzętowi prestiżowy wygląd, idealnie wpisujący się w trendy współczesnej architektury wnętrz.

• Podświetlenie LED: Zintegrowane energooszczędne źródło światła LED ułatwia lokalizację przycisku w ciemności, co znacząco podnosi komfort i bezpieczeństwo użytkowania.
• Mechanizm szybkozłączy: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do mocowania przewodów, co skraca czas instalacji o blisko 50% w porównaniu do zacisków śrubowych.
• Trwałość materiałowa: Wykonanie z wysokiej jakości tworzywa termoplastycznego wzmocnionego dodatkami antystatycznymi gwarantuje odporność na zarysowania oraz promieniowanie UV.
• Sztywny mostek: Metalowy mostek montażowy zapewnia stabilne osadzenie modułu w puszce instalacyjnej i ułatwia precyzyjne pozycjonowanie w zestawach wielokrotnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników instalacyjnych do użytku domowego i podobnego. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.

Zastosowanie

Przycisk „światło” Simon 54 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, biurowym oraz w obiektach użyteczności publicznej. Dzięki piktogramowi „światło” jest on intuicyjny w obsłudze, co czyni go idealnym rozwiązaniem do sterowania oświetleniem na klatkach schodowych, w korytarzach oraz w pomieszczeniach sanitarnych. Mechanizm monostabilny (odbijający) doskonale współpracuje z przekaźnikami bistabilnymi oraz systemami automatyki budynkowej, pozwalając na tworzenie rozbudowanych scenariuszy oświetleniowych.

Wskazówki Montażowe

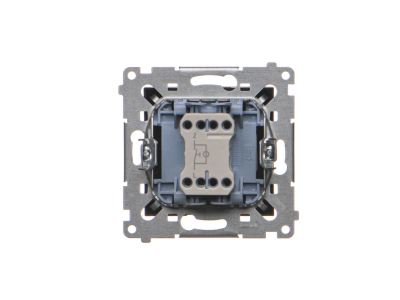

Montaż modułu DS1L.01/49 powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, przewody o przekroju od 1,5 mm² do 2,5 mm² należy jedynie odizolować na odpowiednią długość i wsunąć w gniazdo zacisku. Specjalne wypusty w mostku montażowym pozwalają na idealne wypoziomowanie mechanizmu w pionie i poziomie. Po zamontowaniu mechanizmu należy nałożyć wybraną ramkę z serii Simon 54 Premium lub Simon 54 Nature, co pozwala na pełną personalizację wyglądu osprzętu.

FAQ

• Czy podświetlenie LED wymaga dodatkowego przewodu neutralnego? Tak, dla poprawnego działania podświetlenia LED w tym modelu wymagane jest doprowadzenie pełnego zasilania (przewód fazowy i neutralny) do mechanizmu.
• Czy przycisk można zamontować w ramkach innych producentów? Nie, moduły serii Simon 54 są dedykowane wyłącznie do ramek systemowych Kontakt Simon z linii Simon 54.
• Czy czarny mat jest odporny na odciski palców? Powierzchnia w kolorze czarny mat została zaprojektowana tak, aby minimalizować widoczność zabrudzeń, jednak zaleca się regularne czyszczenie miękką ściereczką bez użycia agresywnych detergentów.
