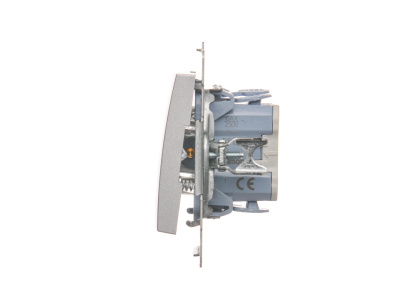

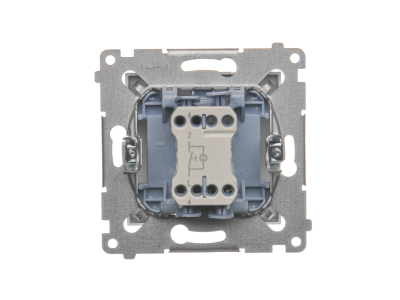

Przycisk „światło” z podświetleniem LED, 10AX, szybkozłącza, srebrny mat DS1L.01/43 Simon 54 | DS1L.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-081xxx-043

Opis i Kluczowe Cechy

Przycisk DS1L.01/43 firmy Simon z serii 54 to monostabilny przycisk sterowniczy z wbudowanym podświetleniem LED, przeznaczony do chwilowego załączania obwodów. Wyposażony w szybkozłącza ułatwiające instalację, o prądzie znamionowym 10AX zapewniającym bezpieczną pracę przy obciążeniach żarowych. Matowa powierzchnia w kolorze srebrnym nadaje elegancki wygląd.

• 10 AX – obciążalność żarowa: bezpieczne załączanie i wyłączanie obwodów oświetleniowych o znacznym prądzie udarowym bez ryzyka przegrzania styków.
• Szybkozłącza: szybki i pewny montaż przewodów bez użycia narzędzi, skracający czas instalacji.
• Podświetlenie LED: wyraźna sygnalizacja położenia przycisku w warunkach słabego oświetlenia, ułatwiająca lokalizację.
• Praca monostabilna (chwilowa): po zwolnieniu przycisk samoczynnie powraca do pozycji wyjściowej, idealny do sterowania impulsowego.
• Srebrny mat (wykończenie powierzchni): nowoczesny design dopasowujący się do aranżacji wnętrz w stylu minimalistycznym.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zgodność z dyrektywami LVD i EMC gwarantuje bezpieczne użytkowanie w instalacjach niskiego napięcia.

Zastosowanie

Przycisk DS1L.01/43 przeznaczony jest do montażu w instalacjach oświetleniowych i sterowniczych jako element wykonawczy z funkcją dzwonkową.

• Sterowanie oświetleniem w obwodach z żarówkami, halogenami i diodami LED (zgodnie z mocą przy 10 AX).
• Wysyłanie impulsów sterujących do styczników bistabilnych lub przekaźników w systemach automatyki.
• Sygnalizacja przywoławcza w budynkach mieszkalnych i biurowych (dzwonek, przywołanie pomocy).
• Sterowanie w układach bram i rolet (w połączeniu z odpowiednimi sterownikami).

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonywane wyłącznie przez osobę z uprawnieniami SEP do 1 kV, zgodnie z instrukcją producenta i obowiązującymi normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Przewody należy dobrać do prądu znamionowego obwodu oraz obciążalności przycisku. Dla zachowania szczelności i trwałości połączeń należy stosować szybkozłącza zgodnie z zaleceniami producenta.

FAQ

• Czy podświetlenie LED jest wymienne? Podświetlenie jest zintegrowane z przyciskiem i nie przewiduje się jego wymiany. Dioda LED charakteryzuje się bardzo długą żywotnością, porównywalną z trwałością mechaniczną przycisku.
• Jaki jest stopień ochrony tego przycisku? Specyfikacja nie podaje konkretnego stopnia IP. Produkt przeznaczony jest do montażu w suchych pomieszczeniach wewnętrznych, w puszce instalacyjnej, co zapewnia ochronę przed przypadkowym dotknięciem części czynnych.
• Czy przycisk działa jako zwierny czy rozwierny? Jest to przycisk monostabilny normalnie otwarty (NO). Wciśnięcie zwiera obwód, a puszczenie powoduje jego samoczynne rozłączenie.
