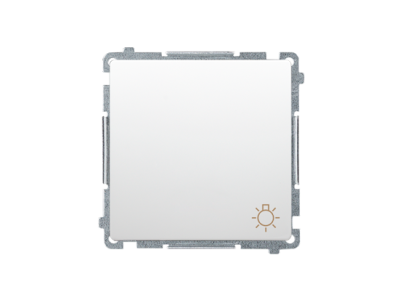

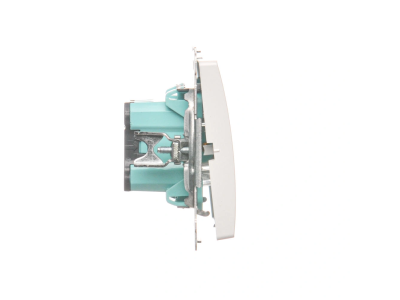

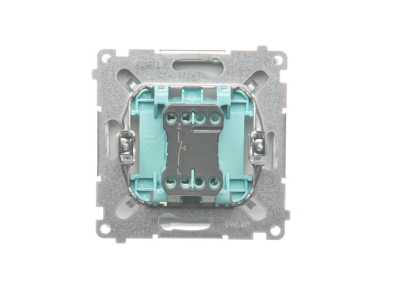

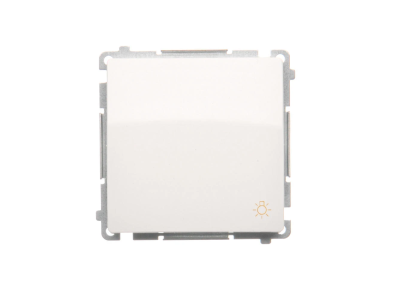

Przycisk światło (moduł) 16AX, 250V, szybkozłącza, biały BMS1A.01/11 Simon Basic | BMS1A.01/11 Kontakt Simon

Alternatywny kod produktu: WMUL-080x2x-1011

Opis i Kluczowe Cechy

Przycisk światło modułowy Simon Basic BMS1A.01/11 to element sterowania chwilowego, przeznaczony do montażu w rozdzielnicach elektrycznych. Prąd znamionowy 16AX w kategorii obciążeń żarowych i świetlnych gwarantuje bezpieczną pracę w obwodach oświetleniowych bez ryzyka przeciążenia styków. Napięcie znamionowe 250V oraz szybkozłącza ułatwiające instalację czynią go praktycznym wyborem w instalacjach mieszkaniowych i komercyjnych.

• Prąd znamionowy 16AX (kategoria AC-1/AC-7a): Zapewnia wydajną i bezpieczną obsługę obwodów oświetleniowych, w tym żarowych, halogenowych oraz świetlówek kompaktowych, bez ryzyka przegrzania styków.
• Napięcie znamionowe 250V AC: Dopasowany do standardowych sieci niskiego napięcia, umożliwia bezpośrednie włączanie i wyłączanie odbiorników.
• Złącza szybkozłączne: Skracają czas montażu – przewody można podłączyć bez użycia narzędzi, co przyspiesza instalację w rozdzielnicy.
• Mechanizm chwilowy (monostabilny): Po naciśnięciu przycisku następuje chwilowe zwarcie obwodu; po zwolnieniu sprężyna samoczynnie rozłącza styki – idealny do impulsowego sterowania stycznikami, przekaźnikami lub wejściami PLC.
• Białe wykończenie: Jednolity estetycznie wygląd współgrający z osprzętem modułowym w rozdzielnicach.

Zgodność z Normami

Producent nie podaje konkretnych norm w dokumentacji. Przycisk spełnia wymogi dyrektyw Unii Europejskiej i posiada oznaczenie CE. Aparatura modułowa Simon Basic jest zgodna z ogólnymi standardami bezpieczeństwa dla osprzętu instalacyjnego.

Zastosowanie

Przycisk światło BMS1A.01/11 stosuje się wszędzie tam, gdzie wymagany jest impulsowy sygnał sterujący lub chwilowe załączanie obwodu. Sprawdza się w instalacjach automatyki budynkowej i przemysłowej.

• Sterowanie oświetleniem – wysyłanie impulsów do styczników bistabilnych lub przekaźników impulsowych.
• Wywoływanie sygnałów sterujących dla wejść cyfrowych sterowników PLC lub automatyki budynkowej (systemy Smart Home).
• Dzwonki lub sygnalizatory – chwilowe załączenie dzwonka, gongu lub syreny.
• Załączanie obwodów pomocniczych w sterowaniu silników, pomp, wentylatorów (poprzez styczniki).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania – zagrożenie życia. Przycisk przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Podłączyć przewody za pomocą szybkozłączek zgodnie ze schematem producenta. Przekrój przewodów należy dobrać do obciążenia i zabezpieczenia obwodu, nie przekraczając dopuszczalnych prądów. Moment dokręcania połączeń śrubowych (jeśli występują) stosować zgodnie z dokumentacją techniczną.

FAQ

• Czy przycisk jest podświetlany? W dostępnych danych technicznych nie ma informacji o podświetleniu. Przycisk BMS1A.01/11 należy uznać za wersję bez diody sygnalizacyjnej.
• Jaki stopień ochrony IP ma ten przycisk? Producent nie podaje konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się ochronę przed dotykiem i ciałami stałymi na poziomie IP20 (brak ochrony przed wilgocią).
• Czy to przycisk chwilowy czy bistabilny? Jest to przycisk chwilowy (monostabilny). Po naciśnięciu następuje chwilowe zwarcie obwodu, a po zwolnieniu styki samoczynnie wracają do położenia rozwartego.
