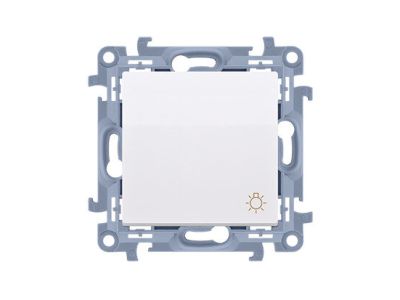

Przycisk "światło" (moduł) 10AX 250V, szybkozłącza, biały, Simon 10 | CS1C.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk oznaczony symbolem "światło" z serii Simon 10 to zaawansowany moduł sterujący, zaprojektowany z myślą o nowoczesnych instalacjach elektroinstalacyjnych. Mechanizm charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne i stabilne przełączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu 250V AC. Wykorzystanie wysokiej jakości tworzywa sztucznego w kolorze białym (RAL 9003) gwarantuje estetyczny wygląd oraz odporność na promieniowanie UV, co zapobiega żółknięciu materiału w toku eksploatacji.

• System szybkozłączy: Zastosowanie nowoczesnych zacisków bezśrubowych pozwala na skrócenie czasu montażu o połowę, zapewniając jednocześnie stałą siłę docisku przewodu, co eliminuje ryzyko poluzowania się styku pod wpływem drgań.
• Kompaktowa budowa: Płytki mechanizm ułatwia ułożenie przewodów w puszce podtynkowej, co jest kluczowe przy rozbudowanych instalacjach.
• Mostek wzmocniony: Wykonany z galwanizowanej stali, zapewnia sztywność konstrukcji i precyzyjne przyleganie do ściany.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków. Produkt posiada certyfikat CE oraz znak bezpieczeństwa B.

Zastosowanie

Przycisk "światło" (monostabilny) znajduje szerokie zastosowanie w systemach sterowania oświetleniem opartych na przekaźnikach bistabilnych lub sterownikach automatyki budynkowej. Jest idealnym rozwiązaniem do sterowania oświetleniem na klatkach schodowych, w długich korytarzach oraz w pomieszczeniach biurowych, gdzie wymagane jest załączanie światła z wielu punktów. Dzięki uniwersalnej stylistyce serii Simon 10, moduł doskonale komponuje się zarówno w przestrzeniach mieszkalnych, jak i komercyjnych.

Wskazówki Montażowe

Montaż modułu CS1C.01/11 powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Przewody o przekroju od 1,5 mm² do 2,5 mm² należy odizolować na długość wskazaną na obudowie mechanizmu, a następnie wsunąć w otwory szybkozłączy. Specjalne nacięcia na mostku ułatwiają pionowanie i poziomowanie mechanizmu w układach wielokrotnych. Produkt wymaga dokupienia ramki zewnętrznej z serii Simon 10.

FAQ

• Czy ten przycisk posiada podświetlenie? Prezentowany model CS1C.01/11 jest wersją bez podświetlenia. W ofercie dostępne są dedykowane moduły z diodą LED, jeśli wymagana jest lokalizacja łącznika w ciemności.
• Czy mogę zamontować ten przycisk w łazience? Tak, pod warunkiem zastosowania ramki z uszczelką, która podnosi stopień ochrony do IP44, chroniąc mechanizm przed bryzgami wody.
• Czy przycisk współpracuje z oświetleniem LED? Tak, prąd znamionowy 10AX jest przystosowany do współpracy z nowoczesnymi źródłami światła LED, które generują wysokie prądy rozruchowe.
