Przycisk światło (moduł) 10AX, 250V, szybkozłącza, beż BMS1.01/12 Simon Basic | BMS1.01/12 Kontakt Simon

Alternatywny kod produktu: WMUL-080xxx-9011

Opis i Kluczowe Cechy

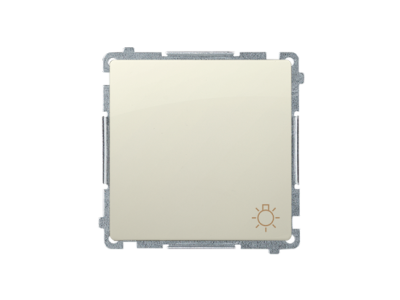

Przycisk światła modułowy Simon Basic o symbolu BMS1.01/12 to łącznik chwilowy 10AX przystosowany do napięcia 250V. Wyposażony w szybkozłącza umożliwia szybkie i pewne podłączenie przewodów. Beżowa kolorystyka harmonizuje z większością aranżacji wnętrz. Dzięki konstrukcji monostabilnej (sprężynowy powrót) idealnie nadaje się do wywoływania impulsów sterujących.

• Prąd znamionowy 10AX: Gwarantuje bezpieczną obsługę obciążeń żarowych i LED, eliminując ryzyko przegrzania styków przy typowych instalacjach oświetleniowych.
• Napięcie znamionowe 250V: Zapewnia wysoką izolację i bezpieczeństwo w standardowych sieciach jednofazowych.

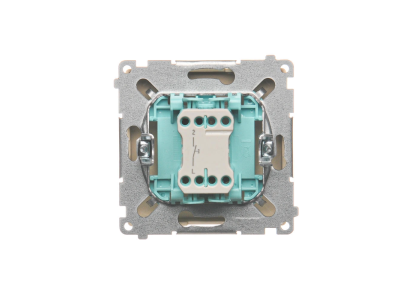

• Szybkozłącza: Umożliwiają szybki montaż bez użycia narzędzi – redukują czas instalacji i minimalizują ryzyko błędów podłączenia.
• Chwilowa praca styku: Po naciśnięciu zwierane, po puszczeniu samoczynnie rozłącza obwód – idealne do sterowania stycznikami, przekaźnikami lub wejściami PLC.
• Beżowa obudowa: Estetyczne wykończenie dopasowane do stylistyki serii Simon Basic, łatwe do utrzymania w czystości.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących łączników instalacyjnych oraz posiada oznaczenie CE. Zgodność z dyrektywami niskonapięciowymi gwarantuje bezpieczeństwo użytkowania przy prawidłowym montażu.

Zastosowanie

Przycisk BMS1.01/12 znajduje zastosowanie w instalacjach sterowania oświetleniem oraz systemach automatyki budynkowej. Jego zadanie polega na wysyłaniu krótkich impulsów elektrycznych.

• Sterowanie oświetleniem w układzie załącz/wyłącz z wykorzystaniem przekaźników bistabilnych.
• Wywoływanie impulsów do styczników i przekaźników w szafach sterowniczych.
• Podawanie sygnałów na wejścia sterowników PLC lub modułów automatyki.
• Praca w obwodach sygnalizacji dzwonkowej lub przywoławczej.

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Przed przystąpieniem do prac należy zapoznać się z instrukcją producenta. Przekrój przewodów należy dobrać do prądu 10AX, a połączenia w szybkozłączach sprawdzić pod kątem pewności osadzenia. Nie dokręcać elementów z nadmiernym momentem – wystarczy ręczne osadzenie zatrzasku.

FAQ

• Czy przycisk posiada podświetlenie lub wbudowaną diodę LED? Nie, model BMS1.01/12 jest wykonany jako łącznik bez elementów świecących. W razie potrzeby sygnalizacji należy zastosować dodatkowy moduł lampki.
• Jaki stopień ochrony IP ma ten przycisk? Produkt przeznaczony jest do montażu w suchych pomieszczeniach wewnętrznych. Dane producenta nie podają konkretnego stopnia IP – zaleca się instalację w miejscach chronionych przed wilgocią i pyłem.
• Czy styk pracuje w trybie zwiernym (NO) czy rozwiernym (NC)? Przycisk jest monostabilny – w stanie spoczynku styk jest rozwarty (NO), a po naciśnięciu zostaje zwarty. Po zwolnieniu wraca do stanu rozwartego.
