Przycisk "światło" czarny | WNT102C05 Schneider Electric

Opis i Kluczowe Cechy

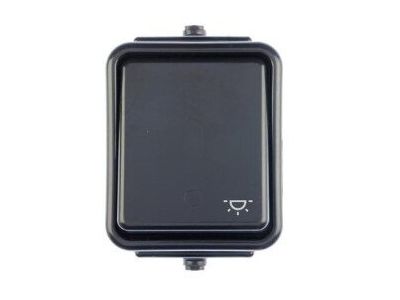

Przycisk sterowniczy „światło” Schneider Electric z serii Cedar (symbol WNT102C05) w kolorze czarnym przeznaczony jest do montażu natynkowego w instalacjach niskiego napięcia. Dzięki prądowi znamionowemu 10 A umożliwia bezpieczne załączanie odbiorników o znacznym obciążeniu bez ryzyka przeciążenia styków. Stopień ochrony IP44 oraz obudowa z tworzywa termoplastycznego odpornego na promieniowanie UV zapewniają trwałość i estetykę w warunkach podwyższonej wilgotności. Kompaktowe wymiary (64 x 90 x 48 mm) ułatwiają montaż w puszkach natynkowych.

• Prąd znamionowy 10 A: gwarantuje niezawodną pracę przy bezpośrednim sterowaniu niewielkimi urządzeniami lub współpracę z przekaźnikami impulsowymi bez ryzyka przegrzania styków.
• Stopień ochrony IP44: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody, co pozwala na montaż w łazienkach, kuchniach czy pod zadaszeniem na zewnątrz.
• Materiał odporny na UV: obudowa z termoplastu zachowuje kolor i właściwości mechaniczne nawet przy długotrwałej ekspozycji na światło słoneczne.
• Montaż natynkowy: szybka instalacja bez konieczności kucia ścian – idealne rozwiązanie przy modernizacji lub w pomieszczeniach o gotowych wykończeniach.
• Wymiary 64 x 90 x 48 mm: uniwersalny rozmiar pasujący do standardowych puszek natynkowych, zapewniający estetyczny wygląd i wygodę obsługi.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami serii DIN. Posiada certyfikację CE, co potwierdza zgodność z wymaganiami dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodne z instrukcją producenta gwarantują pełną sprawność i bezpieczeństwo.

Zastosowanie

Przycisk światło Schneider Electric Cedar znajduje zastosowanie w instalacjach mieszkaniowych, biurowych oraz lekkim przemyśle, wszędzie tam gdzie potrzebne jest estetyczne i funkcjonalne sterowanie oświetleniem lub innymi odbiornikami.

• Sterowanie oświetleniem za pomocą przekaźnika impulsowego – idealny do układów wielopunktowego załączania światła.
• Przycisk dzwonkowy – bezpośrednie załączanie gongu lub dzwonka w domach i budynkach użyteczności publicznej.
• Załączanie urządzeń o maksymalnym poborze prądu do 10 A, takich jak wentylatory, pompy czy siłowniki.
• Element systemów automatyki budynkowej – możliwość integracji z centralkami sterującymi w izolowanych instalacjach niskiego napięcia.

Wskazówki Montażowe

Montaż przycisku może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz doświadczenie w pracach elektroinstalacyjnych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że nie zostanie przypadkowo załączone. Przycisk montuje się natynkowo na ścianie z użyciem dołączonych elementów mocujących (niezbędna puszka lub podstawa). Przekrój przewodów należy dobrać do prądu znamionowego 10 A. Wszelkie połączenia wykonywać zgodnie z dokumentacją techniczną producenta, zachowując zalecany moment dokręcania zacisków.

FAQ

• Czy przycisk ma wbudowane podświetlenie? W danych produktu nie zawarto informacji o diodzie LED ani innym źródle światła. Przycisk posiada nadruk symbolu „światło”, który ułatwia identyfikację, ale nie jest podświetlany.
• Jaki jest stopień ochrony i gdzie można go zamontować? Stopień ochrony wynosi IP44 – oznacza to ochronę przed ciałami stałymi powyżej 1 mm oraz bryzgami wody z każdego kierunku. Nadaje się do montażu w pomieszczeniach wilgotnych (łazienki, kuchnie) oraz pod zadaszeniem na zewnątrz.
• Jaki jest maksymalny prąd obciążenia i do czego mogę go podłączyć? Maksymalny prąd znamionowy wynosi 10 A (wg danych producenta). Umożliwia bezpośrednie sterowanie małymi odbiornikami (np. żarówki, wentylatory) lub współpracę z przekaźnikami impulsowymi do wyłączania większych obciążeń.
