Przycisk stop awaryjny Fi 40 czerwony plastikowy Harmony XB5 | XB5AS9442 Schneider Electric

Opis i Kluczowe Cechy

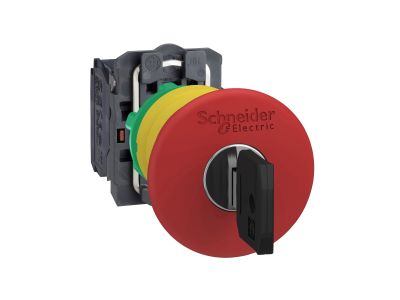

Przycisk stop awaryjny Schneider Electric Harmony XB5 (symbol XB5AS9442) to czerwony wyłącznik awaryjny z główką grzybkową o średnicy 40 mm i plastikową ramką. Wyposażony w 1 styk normalnie zamknięty (NC) oraz mechanizm zatrzaskowego zwalniania kluczem (nr 4555), zapewnia niezawodne przerywanie obwodu w sytuacjach zagrożenia. Stopień ochrony IP66 czyni go odpornym na pył, wodę i uderzenia, co gwarantuje niezawodną pracę nawet w trudnych warunkach przemysłowych.

• Styk NC (normalnie zamknięty): zapewnia bezpieczne rozłączenie obwodu po naciśnięciu – kluczowa funkcja w systemach bezpieczeństwa maszyn.
• Stopień ochrony IP66 / IP67 / IP69 / IP69K: pełna odporność na pył, silne strumienie wody i mycie wysokociśnieniowe; dedykowany do ciężkich środowisk.
• Plastikowa ramka: wysoka odporność na środki chemiczne oraz doskonała izolacja elektryczna – idealna do instalacji wymagających izolacji od obudowy.
• Główka grzybkowa 40 mm: łatwo rozpoznawalny kształt i kolor zgodny z normami bezpieczeństwa, umożliwia szybkie i intuicyjne wyłączenie awaryjne.
• Montaż w otworze 22 mm: kompatybilność z standardowymi obudowami i panelami sterowania, ułatwia integrację z istniejącymi maszynami.

Zgodność z Normami

Przycisk XB5AS9442 spełnia wymagania międzynarodowych norm w zakresie stopni ochrony IP66, IP67, IP69 oraz IP69K, a także standardu NEMA Typ 4X. Posiada certyfikat morski potwierdzający odporność na środowisko okrętowe. Produkt oznaczony jest znakiem CE i zgodny z dyrektywami unijnymi.

Zastosowanie

Przycisk stop awaryjny Harmony XB5 przeznaczony jest do stosowania w systemach bezpieczeństwa maszyn, w których wymagane jest szybkie i niezawodne odcięcie zasilania. Sprawdza się w następujących zastosowaniach:

• Wyłącznik awaryjny (EMS/EMO) w maszynach przemysłowych, obrabiarkach, prasach, liniach pakujących.
• Element systemów bezpieczeństwa w automatyce budynkowej – kontrola dostępu, windy, bramy.
• Instalacje w trudnych warunkach (zakłady chemiczne, spożywcze, myjnie) dzięki wysokiej odporności na wilgoć i chemikalia.
• Jako przycisk zatrzymania awaryjnego w rozdzielnicach i szafach sterowniczych.

Wskazówki Montażowe

Montaż przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Urządzenie montuje się w otworze o średnicy 22 mm w obudowie lub panelu. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do spodziewanego obciążenia (szczegóły w karcie katalogowej). Przed podaniem napięcia sprawdź poprawność podłączenia styku NC.

FAQ

• Czy przycisk posiada podświetlenie LED? Nie, model XB5AS9442 nie jest wyposażony w podświetlenie. Jest to czysto mechaniczny przycisk awaryjny.
• Jaki stopień ochrony ma ten przycisk? Produkt deklaruje stopień ochrony IP66, IP67, IP69 oraz IP69K, a także NEMA Typ 4X. Oznacza to odporność na pył, wodę (w tym mycie ciśnieniowe) i uderzenia.
• Jaki tryb pracy ma zastosowany styk? Styk jest normalnie zamknięty (NC). W stanie nieaktywnym obwód jest zamknięty; po naciśnięciu główki styk rozwiera się, przerywając obwód. Zwolnienie następuje po przekręceniu klucza (nr 4555).
