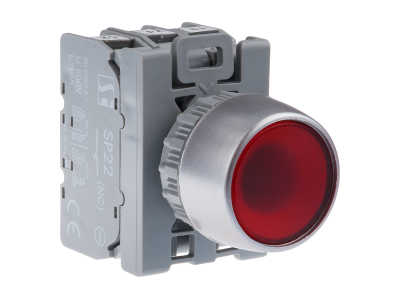

Przycisk sterowniczy, kryty, styki 1NO+1NC, pierścień niklowany, podświetlany, czerwony | SP22-KLC-11-24-BA9S\. Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy SP22-KLC-11-24-BA9S firmy SP22 to kryty, podświetlany na czerwono przycisk z pierścieniem niklowanym, przeznaczony do załączania i rozłączania prądów o natężeniu do 2,5 A. Wyposażony w zestaw styków 1NO+1NC, zapewnia elastyczne możliwości sterowania w obwodach sygnalizacyjnych i pomocniczych. Montowany w znormalizowanym otworze o średnicy 22,3 mm, idealnie sprawdza się w pulpitach i szafach sterowniczych maszyn.

• Styki 1NO+1NC: Umożliwiają zarówno zwieranie, jak i rozwieranie obwodu – pozwala to na budowę prostych układów przełączających bez konieczności stosowania dodatkowych elementów.
• Prąd znamionowy do 2,5 A: Bezpieczna praca w obwodach sterowniczych i sygnalizacyjnych o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Podświetlenie czerwone (trzonek BA9S): Wyraźna wizualna informacja o stanie urządzenia – zwiększa bezpieczeństwo i komfort obsługi w warunkach słabego oświetlenia.
• Pierścień niklowany: Odporność na korozję i estetyczny wygląd – zachowuje funkcjonalność i reprezentacyjny wygląd nawet w trudnych warunkach przemysłowych.
• Budowa członowa: Umożliwia łatwe tworzenie wariantów funkcjonalnych oraz szybką modyfikację istniejących obwodów – redukuje czas montażu i koszty serwisu.

Zgodność z Normami

Przycisk sterowniczy SP22 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń sterowniczych.

Zastosowanie

Przycisk SP22-KLC-11-24-BA9S znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne sterowanie obwodami pomocniczymi i sygnalizacja wizualna. Dzięki budowie członowej i standardowemu otworowi montażowemu idealnie komponuje się z innymi elementami serii SP22.

• Sterowanie załączaniem/wyłączaniem oświetlenia, wentylatorów lub innych odbiorników w szafach sterowniczych.
• Generowanie impulsów do styczników, przekaźników lub wejść sterowników PLC – wykorzystanie styków 1NO+1NC.
• Sygnalizacja pracy maszyny (lampka wbudowana w przycisk) – czerwone podświetlenie informuje o stanie aktywnym lub alarmowym.
• Automatyka budynkowa: przyciski na pulpitach operatorskich wind, bram, systemów dostępu.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do wbudowania w otwór o średnicy 22,3 mm w płycie pulpitu lub szafy. Przekrój przyłączanych przewodów należy dobrać do wartości prądu obwodu (maks. 2,5 A), a moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia styków NO/NC oraz napięcia żarówki podświetlenia (dobór we własnym zakresie).

FAQ

• Jakie jest napięcie podświetlenia przycisku? Podświetlenie realizowane jest za pomocą standardowej żarówki z trzonkiem BA9S. Napięcie żarówki należy dobrać do napięcia obwodu sterowniczego – nie jest ono określone w karcie produktu; typowe wartości to 6 V, 12 V, 24 V lub 230 V.
• Jaki stopień ochrony (IP) ma przycisk? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Zaleca się montaż w suchych pomieszczeniach lub stosowanie dodatkowej osłony gumowej. Typowo dla części nadpulpitu przycisków z serii SP22 można spodziewać się ochrony przed dotykiem (IP20), ale szczegóły należy zweryfikować z dokumentacją techniczną.
• W jakim trybie pracują styki 1NO+1NC? Styki NO (normalnie otwarty) zwierają obwód po wciśnięciu przycisku, a styki NC (normalnie zamknięty) rozwierają go. Pozwala to na realizację zarówno załączania, jak i wyłączania oraz funkcji przełącznych w jednym przycisku.
