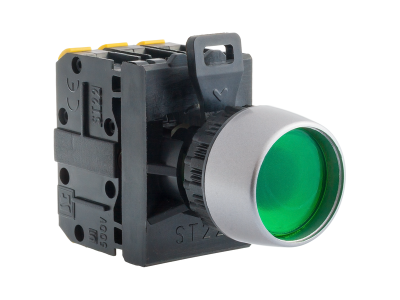

Przycisk sterowniczy kryty, pierścień niklowany, styki 2NO, podświetlany, zielony | ST22-KLZ-20-24-LED\AC/DC Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy kryty ST22-KLZ-20-24-LED\AC/DC to kompletny element sterowania i sygnalizacji w budowie członowej, przeznaczony do montażu w otworach Ø22,3 mm. Wyposażony w 2 styki normalnie otwarte (2NO) o obciążalności do 2,5A, co pozwala na bezpieczne załączanie obwodów sterowniczych przy umiarkowanych prądach. Podświetlenie LED w kolorze zielonym (zasilane napięciem 24V AC/DC) ułatwia szybkie odczytywanie stanu pracy urządzenia. Niklowany pierścień zapewnia trwałość i estetyczny wygląd, a konstrukcja modułowa umożliwia łatwe rozszerzanie funkcji.

• Styki 2NO (normalnie otwarte): Dwa niezależne obwody sterownicze – możliwość sterowania dwoma odbiornikami lub redundantne sygnalizowanie stanu bez dodatkowych przekaźników.
• Prąd znamionowy do 2,5A: Bezpieczne przełączanie prądów obciążenia w układach sterowania, sygnalizacji oraz małych odbiorników bez ryzyka przegrzania styków.
• Podświetlenie LED zielone, 24V AC/DC: Wyraźna sygnalizacja gotowości lub aktywacji – idealna w warunkach słabego oświetlenia, obniżająca ryzyko pomyłek operatorskich.
• Budowa członowa: Łatwa modyfikacja konfiguracji – możliwość wymiany tylko wybranych elementów (płytka stykowa, moduł LED) bez demontażu całego przycisku.
• Montaż w otworze Ø22,3 mm: Uniwersalny standard dla aparatury sterowniczej – kompatybilny z typowymi puszkami i panelami sterowniczymi w szafach oraz pulpitach.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz dyrektywami UE. Posiada oznaczenie CE potwierdzające spełnienie wymagań zasadniczych. Przeznaczony do stosowania w obwodach sterowniczych i sygnalizacji w suchych pomieszczeniach, przy zachowaniu typowych dla tej klasy urządzeń standardów ochrony (odpowiednia obudowa zewnętrzna zapewnia wymagany stopień ochrony).

Zastosowanie

Dzięki dwóm stykom NO i podświetleniu LED przycisk ST22-KLZ-20-24-LED sprawdza się w roli zarówno elementu sterowania, jak i sygnalizacji w różnorodnych instalacjach automatyki przemysłowej i budynkowej. Jego budowa członowa ułatwia dostosowanie do zmieniających się potrzeb.

• Sterowanie załączaniem/wyłączaniem odbiorników (np. silniki, oświetlenie, wentylatory) w szafach sterowniczych i pulpitach maszyn.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w układach automatyki sekwencyjnej.
• Sygnalizacja stanu urządzenia (praca/awaria) przy użyciu zielonego podświetlenia LED – czytelna nawet z pewnej odległości.
• Element układów przycisków start/stop w rozdzielnicach warsztatowych, liniach produkcyjnych oraz bramach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie przycisku sterowniczego może być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obwodu, w którym będzie instalowany przycisk. Urządzenie przeznaczone jest do wbudowania w otwór Ø22,3 mm w panelu o grubości dostosowanej do długości gwintu – zaleca się stosowanie dedykowanego pierścienia dociskowego. Podłączenie przewodów wykonać zgodnie z dokumentacją producenta, stosując moment dokręcania zacisków oraz przekrój przewodów odpowiedni do prądu 2,5A. Po montażu sprawdzić poprawność działania styków i podświetlenia przed oddaniem do eksploatacji.

FAQ

• Jaki jest stopień ochrony przycisku? Producent nie deklaruje konkretnego stopnia IP – przycisk przeznaczony jest do montażu wewnątrz rozdzielnic, szaf sterowniczych lub pulpitów, które zapewniają odpowiednią ochronę mechaniczną i przed wilgocią. Dla zastosowań w suchych pomieszczeniach nie jest wymagana dodatkowa uszczelka.
• Czy podświetlenie LED można zasilać napięciem stałym DC? Tak, dioda LED jest przystosowana do napięcia 24V zarówno prądu stałego (DC), jak i przemiennego (AC), co ułatwia integrację z różnymi źródłami zasilania w szafie sterowniczej. Należy jednak upewnić się, że napięcie nie przekracza 24V.
• Jaki jest tryb pracy styków? Czy są normalnie zamknięte? W modelu ST22-KLZ-20-24-LED zastosowano 2 styki normalnie otwarte (NO). Oznacza to, że w stanie spoczynku obwód jest rozwarty, a po naciśnięciu przycisku styki zwierają się. W razie potrzeby zastosowania styków NC (normalnie zamkniętych) należy wybrać odpowiednią wersję z serii ST22.
