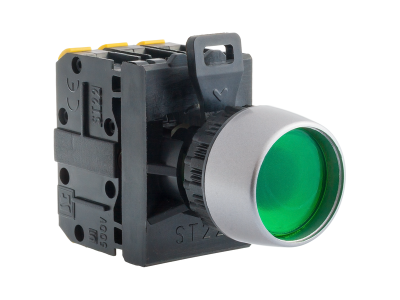

Przycisk sterowniczy kryty, pierścień niklowany, styki 1NO, podświetlany, zielony | ST22-KLZ-10-24-LED\AC/DC Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy kryty z pierścieniem niklowanym ST22-KLZ-10-24-LED\AC/DC wyposażony w styk normalnie otwarty (1NO) o prądzie znamionowym do 2,5 A. Zielone podświetlenie LED zapewnia wyraźną sygnalizację stanu urządzenia. Dzięki budowie członowej przycisk umożliwia elastyczne konfigurowanie układów sterowania i sygnalizacji. Montowany w standardowym otworze o średnicy 22,3 mm, doskonale sprawdza się w pulpitach maszyn i szafach sterowniczych.

• Styk 1NO (normalnie otwarty): Umożliwia załączanie obwodów sterowniczych i sygnalizacyjnych przy minimalnej liczbie elementów.
• Prąd znamionowy do 2,5 A: Bezpieczna praca w obwodach sterowania i sygnalizacji bez ryzyka przeciążenia styków.
• Podświetlenie LED zielone: Wyraźna wizualna informacja o stanie urządzenia, ułatwiająca obsługę i diagnostykę.
• Budowa członowa: Łatwa wymiana lub rozbudowa elementów funkcjonalnych, skraca czas modyfikacji układu.
• Montaż w otworze 22,3 mm: Uniwersalne dopasowanie do standardowych paneli sterowniczych i obudów przemysłowych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodne z dokumentacją producenta gwarantują niezawodną pracę w warunkach przemysłowych.

Zastosowanie

Przycisk sterowniczy ST22-KLZ-10-24-LED\AC/DC przeznaczony jest do pracy w układach sterowania, sygnalizacji oraz jako element interfejsu operatora w maszynach i instalacjach przemysłowych.

• Załączanie i wyłączanie obwodów sterowniczych w pulpitach maszyn.
• Sygnalizacja świetlna (poprzez podświetlenie LED) stanów pracy urządzeń lub alarmów.
• Sterowanie stycznikami, przekaźnikami lub modułami PLC w szafach sterowniczych.
• Element paneli operatorskich w automatyce budynkowej i przemyśle.

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przycisk przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm w panelu o odpowiedniej grubości. Przekrój przewodów należy dobrać zgodnie z prądem obciążenia (max. 2,5 A). Moment dokręcania zacisków i pierścienia montażowego – zgodnie z dokumentacją producenta.

FAQ

• Czy przycisk jest podświetlany? Tak, wyposażony jest w diodę LED emitującą zielone światło, co ułatwia identyfikację stanu urządzenia.
• Jaki jest tryb pracy styku? Styk pracuje jako normalnie otwarty (NO) – zwiera się po naciśnięciu przycisku.
• Jaka średnica otworu montażowego jest wymagana? Przycisk montuje się w otworze o średnicy 22,3 mm, zgodnym z normą dla aparatury panelowej.
