Przycisk sterowniczy kryty, pierścień niklowany, styki 1NO, podświetlany, czerwony | SP22-KLC-10-230-LED\AC Spamel

Opis i Kluczowe Cechy

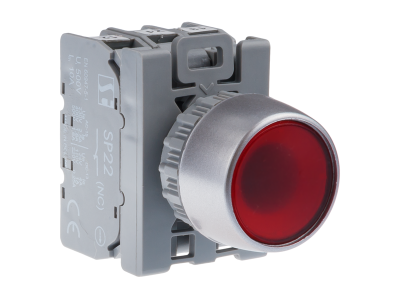

Przycisk sterowniczy kryty SP22-KLC-10-230-LED\AC to kompaktowy element sterowniczy z jednym zestykiem normalnie otwartym (1NO), przystosowany do prądu do 2,5 A i napięcia 230 V AC. Wyposażony w podświetlenie LED o barwie czerwonej oraz niklowany pierścień. Montowany w standardowym otworze o średnicy 22,3 mm, przeznaczony do szaf sterowniczych, pulpitów maszyn i instalacji automatyki. Dzięki budowie członowej umożliwia łatwą konfigurację oraz wymianę elementów funkcjonalnych.

• Styki 1NO (normalnie otwarte): Zapewniają niezawodne załączanie obwodów sterowniczych przy każdorazowym naciśnięciu – idealne do wysyłania impulsów do styczników, przekaźników lub PLC.
• Prąd znamionowy do 2,5 A: Bezpieczna praca w obwodach pomocniczych bez ryzyka przegrzania styków, odpowiednia do sterowania sygnalizacją i małymi odbiornikami.
• Napięcie 230 V AC: Bezpośrednie zasilanie z sieci oświetleniowej – eliminuje konieczność stosowania dodatkowych zasilaczy.
• Podświetlenie LED (czerwone): Wyraźna sygnalizacja stanu załączenia, widoczna nawet w słabo oświetlonych szafach sterowniczych.
• Niklowany pierścień i budowa kryta: Odporność na korozję i uszkodzenia mechaniczne, estetyczny wygląd w panelach operatorskich.
• Montaż w otworze 22,3 mm: Standardowy wymiar zgodny z wieloma obudowami i pulpitami – szybka i łatwa instalacja.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Jest zgodny z ogólnymi normami dla aparatury sterowniczej stosowanej w budownictwie i przemyśle.

Zastosowanie

Przyciski serii SP22 dedykowane są do sterowania i sygnalizacji w szafach sterowniczych, pulpitach maszyn oraz rozdzielnicach przemysłowych.

• Sterowanie załączaniem i wyłączaniem maszyn oraz urządzeń produkcyjnych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub modułów PLC.
• Sygnalizacja optyczna stanu pracy (gotowość, awaria, tryb ręczny) dzięki wbudowanemu podświetleniu LED.
• Zastosowanie w automatyce budynkowej – sterowanie oświetleniem, bramami, kurtynami powietrznymi.

Wskazówki Montażowe

Montaż oraz podłączenie elektryczne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przycisk mocuje się w wyciętym otworze o średnicy 22,3 mm. Do połączeń stosuj przewody o przekroju dobranym do prądu obciążenia (zalecany 0,5–1,5 mm²). Dokręcaj śruby zacisków momentem zgodnym z dokumentacją producenta. Nie przekraczaj podanych wartości znamionowych.

FAQ

• Czy przycisk jest podświetlany? Tak, wyposażono go w wbudowaną diodę LED świecącą na czerwono, zasilaną napięciem 230 V AC.
• Jaki stopień ochrony ma ten przycisk? Producent nie podaje stopnia ochrony. Przy standardowym montażu w obudowie o odpowiedniej szczelności należy uwzględnić warunki środowiskowe.
• Czy styk jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? Styk jest normalnie otwarty (1NO) – obwód zostaje zamknięty tylko po naciśnięciu przycisku.
