Przycisk sterowniczy kryty, pierścień niklowany, styki 1NO+1NC, podświetlany, zielony | ST22-KLZ-11-24-LED\AC/DC Spamel

Opis i Kluczowe Cechy

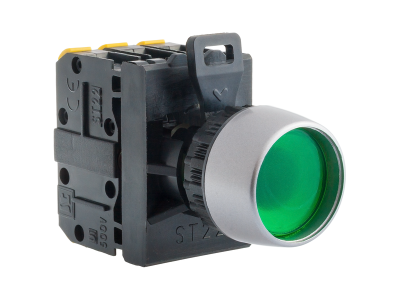

Przycisk sterowniczy kryty ST22-KLZ-11-24-LED\AC/DC to element sterowniczy z podświetleniem LED w kolorze zielonym, przeznaczony do wbudowania w otwór o średnicy 22,3 mm. Wyposażony w zestyk 1NO+1NC, umożliwia jednoczesne załączanie i rozłączanie obwodów sterowniczych przy prądzie roboczym do 2,5 A. Niklowany pierścień zapewnia trwałość i estetykę, a budowa członowa ułatwia modyfikacje konfiguracji.

• Prąd roboczy do 2,5 A: Bezpieczne sterowanie obwodami pomocniczymi i sygnalizacyjnymi bez ryzyka przeciążenia styków.
• Styki 1NO+1NC: Uniwersalna kombinacja umożliwiająca jednoczesne załączanie i rozłączanie – idealna do układów zatrzymania awaryjnego lub sygnalizacji stanu.
• Podświetlenie LED (zielone): Wyraźna sygnalizacja wizualna ułatwiająca lokalizację przycisku w słabo oświetlonych szafach sterowniczych.
• Budowa członowa: Możliwość montażu w istniejących otworach 22,3 mm oraz łatwa zmiana funkcji poprzez wymianę członów stykowych lub świetlnych.
• Niklowany pierścień: Odporność na korozję i uszkodzenia mechaniczne, co przedłuża żywotność w warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnie przyjętymi normami europejskimi oraz standardem DIN przeznaczonym dla aparatury sterowniczej w przemyśle. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przycisk ST22-KLZ-11-24-LED\AC/DC sprawdza się tam, gdzie wymagane jest ręczne sterowanie oraz wizualna sygnalizacja stanu urządzeń. Dzięki budowie członowej może być szybko dostosowany do różnych potrzeb instalacji.

• Sterowanie załączaniem i wyłączaniem silników, zaworów, oświetlenia w szafach sterowniczych i pulpitach maszyn.
• Generowanie impulsów do styczników, przekaźników lub wejść PLC w liniach produkcyjnych.
• Sygnalizacja pracy maszyny lub alarmów (zielona dioda LED sygnalizuje gotowość lub normalny stan pracy).
• Automatyka budynkowa – do zadań takich jak ręczne uruchamianie wentylacji czy blokowanie dostępu.

Wskazówki Montażowe

Przed rozpoczęciem montażu bezwzględnie odłącz napięcie w obwodzie. Wszelkie prace może wykonywać wyłącznie personel z uprawnieniami SEP. Przycisk należy wbudować w znormalizowany otwór o średnicy 22,3 mm. Pierścień niklowany dokręć ręcznie lub kluczem z odpowiednim momentem – zgodnie z dokumentacją producenta. Przekrój przewodów dobieraj do prądu obwodu (maks. 2,5 A). Unikaj zaciskania przewodów w sposób powodujący nadmierne naprężenia na stykach.

FAQ

• Czy przycisk jest podświetlany? Jaki kolor? Tak, przycisk wyposażony jest w zieloną diodę LED. Podświetlenie ułatwia lokalizację i sygnalizację stanu w szafie sterowniczej.
• Jaki jest stopień ochrony przycisku? W dostarczonych danych nie podano konkretnego stopnia IP. Dla typowych aplikacji w rozdzielnicach wewnętrznych stosuje się ochronę IP20, ale szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
• Czy styki są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Przycisk posiada jeden zestyk NO (normalnie otwarty) i jeden NC (normalnie zamknięty). Oznacza to, że w stanie spoczynku NO jest rozwarty, a NC jest zwarty – po naciśnięciu NO zwiera się, a NC rozwiera.
