Przycisk sterowniczy kryty, pierścień niklowany, styki 1NC, czerwony | ST22-KC-01\. Spamel

Opis i Kluczowe Cechy

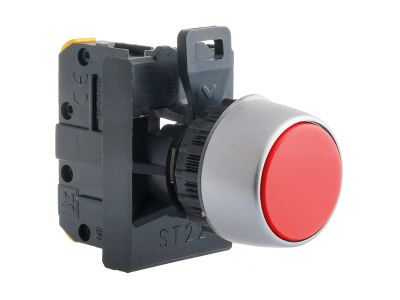

Przycisk sterowniczy kryty ST22-KC-01 z pierścieniem niklowanym i stykiem normalnie zamkniętym (1NC) w kolorze czerwonym. Przeznaczony do załączania i rozłączania prądów sterowniczych do 2,5 A oraz sygnalizacji w pulpitach maszyn i szafach sterowniczych. Dzięki budowie członowej umożliwia łatwe tworzenie wariantów funkcjonalnych w obwodach sterowania.

• Styk 1NC (normalnie zamknięty): W stanie spoczynku obwód jest zamknięty – po naciśnięciu następuje przerwanie, co pozwala na budowę obwodów bezpieczeństwa, wyłączników awaryjnych lub czujników krańcowych.
• Pierścień niklowany: Zapewnia wysoką odporność na korozję i estetyczne wykończenie, wydłużając żywotność przycisku w środowisku przemysłowym.
• Kolor czerwony: Wyraźna identyfikacja funkcji – idealny do sygnalizacji stanów alarmowych lub oznaczenia przycisków STOP.
• Prąd znamionowy do 2,5 A: Bezpieczna praca w obwodach sterowniczych i sygnalizacyjnych bez ryzyka przegrzania styków przy typowych obciążeniach.
• Otwór montażowy 22,3 mm: Standardowa średnica umożliwia szybki montaż w typowych pulpitach i szafach sterowniczych zgodnie z powszechną praktyką branżową.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi normami bezpieczeństwa dla aparatury sterowniczej. Posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi wymaganiami. Konkretne numery norm nie zostały wskazane przez producenta w udostępnionych danych.

Zastosowanie

Przycisk ST22-KC-01 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne sterowanie lub sygnalizacja w obwodach niskoprądowych. Dzięki budowie członowej można go łączyć z innymi elementami serii ST22 i SP22.

• Sterowanie i sygnalizacja w pulpitach maszyn produkcyjnych oraz szafach sterowniczych.
• Budowa obwodów awaryjnego zatrzymania (stop) – styk NC zapewnia przerwanie obwodu po naciśnięciu.
• Sygnalizacja stanów pracy w automatach, przenośnikach i urządzeniach przemysłowych.
• Elementy w systemach automatyki budynkowej (np. sterowanie bramami, roletami) przy odpowiednim doborze prądu.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Przycisk przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm. Przekrój przewodów dobrać do prądu obciążenia (maks. 2,5 A). Moment dokręcania zacisków oraz szczegóły mocowania – zgodnie z dokumentacją producenta dostarczoną wraz z wyrobem.

FAQ

• Czy przycisk jest podświetlany? Model ST22-KC-01 nie posiada podświetlenia. Jest to przycisk kryty (bez elementu świetlnego) przeznaczony wyłącznie do sterowania lub sygnalizacji dotykowej.
• Jaki stopień ochrony ma ten przycisk? Producent nie podaje konkretnej wartości IP dla tego modelu. W typowych warunkach montażu w pulpicie strona wewnętrzna ma IP20, ale ostateczny stopień ochrony zależy od obudowy, w której przycisk jest zamontowany.
• Jaki tryb pracy realizuje styk 1NC? Styk normalnie zamknięty (NC) – w stanie spoczynku (nie wciśnięty) obwód jest zamknięty, a po naciśnięciu przycisku rozwiera się. Stosowany m.in. w obwodach bezpieczeństwa do zatrzymania procesu.
