Przycisk sterowniczy grzybkowy, pierścień niklowany, styki 1NC, , czerwony | ST22-DC-01\. Spamel

Opis i Kluczowe Cechy

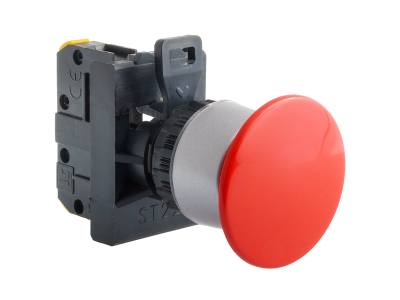

Przycisk sterowniczy grzybkowy ST22-DC-01 z pierścieniem niklowanym i stykiem 1NC w kolorze czerwonym to element aparatury modułowej przeznaczonej do pulpitów maszyn oraz szaf sterowniczych. Dzięki budowie członowej umożliwia łatwe dostosowanie funkcji do potrzeb instalacji, a montaż w standardowym otworze 22,3 mm zapewnia kompatybilność z osprzętem sterowniczym. Solidny pierścień niklowany zwiększa odporność mechaniczną i korozyjną, co przekłada się na długą żywotność w warunkach przemysłowych.

• Styk 1NC (normalnie zamknięty): Zapewnia bezpieczne rozwieranie obwodu sterowniczego przy naciśnięciu – kluczowe w aplikacjach awaryjnego zatrzymania.
• Budowa członowa: Umożliwia szybką zmianę konfiguracji styków, wymianę głowicy lub elementów łączeniowych bez ingerencji w okablowanie pulpitu.
• Pierścień niklowany: Odporny na korozję i uszkodzenia mechaniczne, gwarantuje stabilne mocowanie i estetyczny wygląd przez cały okres eksploatacji.
• Kolor czerwony: Jednoznacznie identyfikuje przycisk jako STOP/awaryjny – skraca czas reakcji operatora w sytuacji zagrożenia.
• Otwór montażowy 22,3 mm: Standardowy wymiar europejski, umożliwia uniwersalny montaż w pulpitach, szafach i konsolach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Jego konstrukcja jest zgodna z ogólnymi standardami bezpieczeństwa dla aparatury sterowniczej stosowanej w obwodach pomocniczych i sygnalizacyjnych.

Zastosowanie

Przycisk grzybkowy ST22-DC-01 sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne ręczne wyzwalanie obwodu lub sygnalizacja stanu awaryjnego. Dzięki stykowi 1NC jest szczególnie polecany do obwodów bezpieczeństwa.

• Awaryjne zatrzymanie maszyn i urządzeń produkcyjnych (przycisk STOP).
• Sterowanie impulsowe w szafach sterowniczych – jako element blokady przewietrzania lub sekwencji.
• Sygnalizacja dźwiękowa i świetlna w pulpitach operatorskich (w połączeniu z lampkami serii SP22/ST22).
• Automatyka budynkowa – sterowanie bramami, roletami lub systemami wentylacji w trybie ręcznym.

Wskazówki Montażowe

Montaż przycisku może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przycisk mocuje się w otworze o średnicy 22,3 mm w panelu o odpowiedniej grubości, zabezpieczając go przed obrotem płaskim elementem oporowym. Przekrój przewodów należy dobrać do przewidywanego obciążenia styków, a moment dokręcania zacisków – stosować zgodnie z dokumentacją producenta. Nie przekraczać dopuszczalnych parametrów pracy styków.

FAQ

• Czy przycisk jest podświetlany? Nie, model ST22-DC-01 nie posiada elementu podświetlającego. Jest to wersja mechaniczna przeznaczona do zadań sygnalizacyjnych sterowanych manualnie.
• Jaki stopień ochrony ma ten przycisk? Producent nie podaje konkretnej wartości IP dla tego wyrobu. Standardowo aparatura sterownicza montowana w suchych pomieszczeniach szafowych osiąga ochronę IP20, ale ostateczny stopień zależy od zastosowanej obudowy.
• Jaki jest tryb pracy styku? Styk pracuje w trybie normalnie zamkniętym (1NC). W stanie spoczynku obwód jest zamknięty, a po naciśnięciu przycisku następuje jego rozwarcie. Idealne do obwodów STOP/bezpieczeństwa.
