Przycisk sterowniczy grzybkowy, bez adaptera, odblokowanie przez obrót, Fi-40mm,czerwony | LPCB6344 Lovato Electric

Opis i Kluczowe Cechy

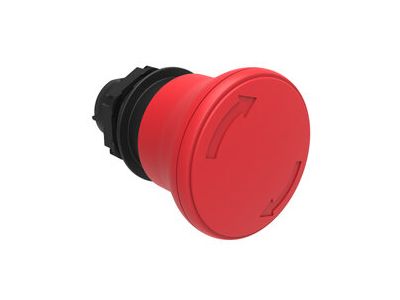

Przycisk sterowniczy grzybkowy Lovato Electric o numerze katalogowym LPCB6344 to wysokiej klasy element systemów sterowania i bezpieczeństwa, zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się ergonomicznym grzybkiem o średnicy 40 mm, co zapewnia pewną i szybką obsługę nawet w rękawicach ochronnych. Intensywny czerwony kolor elementu wykonawczego pozwala na błyskawiczną identyfikację wizualną na panelu sterowniczym, co jest kluczowe w sytuacjach wymagających natychmiastowej reakcji operatora.

• Mechanizm działania: Przycisk pracuje w trybie zatrzaskowym, co oznacza, że po naciśnięciu pozostaje w pozycji dolnej. Odblokowanie następuje poprzez celowy obrót głowicy, co zapobiega przypadkowemu przywróceniu zasilania maszyn.
• Konstrukcja modułowa: Produkt dostarczany jest bez adaptera, co pozwala na elastyczną konfigurację z odpowiednimi stykami pomocniczymi serii LPX, dostosowanymi do specyficznych potrzeb danej aplikacji.
• Trwałość mechaniczna: Wykorzystanie zaawansowanych polimerów gwarantuje wysoką odporność na uderzenia oraz długą żywotność, nawet przy częstym użytkowaniu w cyklach przemysłowych.
• Stopień ochrony: Konstrukcja zapewnia wysoką szczelność, chroniąc wewnętrzne komponenty przed wnikaniem pyłu oraz wilgoci, co jest niezbędne w trudnych warunkach produkcyjnych.

Zgodność z Normami

Produkt LPCB6344 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektro-technicznych. Spełnia on wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i elementów przełączających. Dzięki certyfikacji UL oraz CSA, przycisk może być stosowany w maszynach przeznaczonych na rynki globalne, w tym na rynek północnoamerykański. Zgodność z dyrektywą RoHS potwierdza natomiast brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Przycisk grzybkowy Lovato Electric znajduje szerokie zastosowanie w automatyce przemysłowej oraz systemach rozdziału energii. Jest idealnym rozwiązaniem do:

• Pulpitów sterowniczych maszyn obróbczych, gdzie wymagane jest szybkie zatrzymanie procesów.
• Systemów przenośników i linii montażowych jako element wymuszający postój technologiczny.
• Szaf sterowniczych i rozdzielnic niskiego napięcia w celu zapewnienia lokalnego sterowania.
• Aplikacji wymagających wysokiej widoczności elementu sterującego w celu poprawy ergonomii pracy.

Wskazówki Montażowe

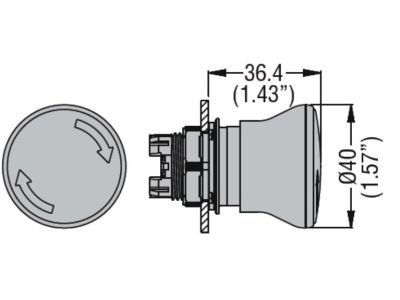

Montaż przycisku LPCB6344 powinien być przeprowadzony w standardowym otworze montażowym o średnicy 22,5 mm. Aby zapewnić optymalną pracę urządzenia, należy postępować zgodnie z poniższymi wytycznymi:

• Montaż w panelu: Osadź głowicę w otworze, a następnie od tyłu panelu zamocuj dedykowany adapter montażowy (brak w zestawie), który stabilizuje przycisk i umożliwia wpięcie bloków styków.
• Konfiguracja styków: Do adaptera można wpiąć do kilku bloków styków pomocniczych (np. LPX C10 lub LPX C01), zależnie od wymaganej logiki sterowania.
• Moment dokręcania: Podczas mocowania adaptera należy zachować zalecany moment dokręcania śrub mocujących, aby uniknąć odkształcenia uszczelki i zapewnić deklarowany stopień ochrony IP.
• Warunki otoczenia: Przed montażem upewnij się, że temperatura pracy mieści się w zakresie dopuszczalnym przez producenta, co zapobiegnie przedwczesnemu starzeniu się uszczelek.

FAQ

1. Czy przycisk LPCB6344 posiada w zestawie styki pomocnicze?
Nie, produkt jest sprzedawany jako sam napęd (głowica) bez adaptera i bez bloków styków. Należy je dokupić osobno, dobierając odpowiednią konfigurację (NO lub NC) do potrzeb instalacji.

2. Jak działa mechanizm odblokowania przez obrót?
Po naciśnięciu przycisku następuje jego mechaniczne zablokowanie w pozycji wciśniętej. Aby przywrócić go do pozycji wyjściowej, należy przekręcić czerwony grzybek zgodnie z kierunkiem strzałek umieszczonych na głowicy.

3. Czy ten przycisk może pełnić funkcję wyłącznika bezpieczeństwa (E-STOP)?
Przycisk LPCB6344 posiada charakterystyczny kształt grzybka i mechanizm zatrzaskowy, jednak w przypadku systemów bezpieczeństwa o wysokim poziomie nienaruszalności (SIL/PL) należy upewnić się, że cała konfiguracja (wraz ze stykami o wymuszonym rozwarciu) spełnia wymagania normy ISO 13850.
