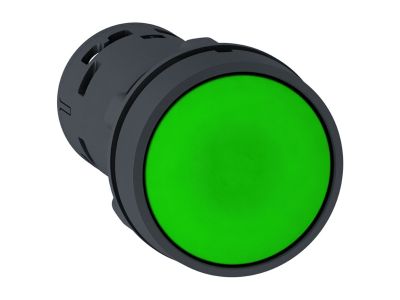

Przycisk sterowniczy Fi-22mm zielony z samopowrotem 1Z 1R, Harmony XB7 | XB7NA35 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7NA35 to zaawansowane rozwiązanie z zakresu aparatury pulpitowej, zaprojektowane z myślą o maksymalnej niezawodności w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że korpus oraz styki stanowią jedną, zintegrowaną całość, co znacząco upraszcza proces doboru i montażu. Przycisk posiada ergonomiczny, zielony napęd o średnicy 22 mm, który działa w trybie samopowrotnym (impulsowym) – po zwolnieniu nacisku mechanizm sprężynowy natychmiast przywraca element sterowniczy do pozycji wyjściowej.

Kluczowym atutem technicznym jest konfiguracja styków 1 NO (normalnie otwarty) oraz 1 NC (normalnie zamknięty), co pozwala na jednoczesne realizowanie funkcji załączania i rozłączania obwodów pomocniczych. Wykorzystanie zacisków śrubowych gwarantuje pewne połączenie elektryczne, odporne na poluzowanie pod wpływem drgań. Stopień ochrony IP65 zapewnia pełną pyłoszczelność oraz wysoką odporność na strumienie wody, co czyni ten produkt idealnym wyborem do paneli sterowniczych narażonych na trudne warunki eksploatacyjne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych. Posiada certyfikację potwierdzającą stopień ochrony IP65, co jest kluczowe dla zachowania ciągłości pracy w obecności wilgoci i zanieczyszczeń stałych. Szeroki zakres temperatur pracy, wynoszący od -25°C do +70°C, świadczy o wysokiej stabilności termicznej zastosowanych tworzyw sztucznych oraz komponentów mechanicznych, co jest zgodne z wymogami dla nowoczesnych systemów automatyki i sterowania.

Zastosowanie

Przycisk Harmony XB7 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn (OEM), prefabrykacji szaf sterowniczych oraz w systemach utrzymania ruchu. Dzięki standardowej średnicy montażowej 22 mm, jest w pełni kompatybilny z istniejącymi otworami w pulpitach sterowniczych, co ułatwia modernizację (retrofitting) starszych maszyn. Zielony kolor napędu jest powszechnie rozpoznawalny jako sygnał startu lub uruchomienia procesu, co w połączeniu z jasną kolorystyką Schneider Electric, zapewnia doskonałą widoczność i intuicyjną obsługę nawet w słabo oświetlonych halach produkcyjnych.

Wskazówki Montażowe

• Otwór montażowy: Należy przygotować standardowy otwór o średnicy 22 mm.
• Mocowanie: Dzięki monolitycznej konstrukcji, montaż odbywa się poprzez osadzenie przycisku w otworze i dokręcenie nakrętki mocującej od tyłu panelu.
• Podłączenie przewodów: Zaciski śrubowe obsługują przewody o różnych przekrojach. Zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszego styku i ochrony żył przed rozwarstwieniem.
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu trwałości połączenia elektrycznego.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB7NA35 jest przyciskiem niepodświetlanym. Jego widoczność opiera się na intensywnym, zielonym kolorze tworzywa.
• Czy można wymienić same styki w tym modelu? Ze względu na konstrukcję monolityczną, styki są zintegrowane z korpusem. W przypadku konieczności wymiany, należy wymienić cały moduł przycisku.
• Jaka jest odporność mechaniczna tego przycisku? Przycisk jest odporny na uderzenia i wibracje, co zostało potwierdzone w testach laboratoryjnych Schneider Electric, zapewniając długą żywotność nawet przy intensywnym użytkowaniu impulsowym.
