Przycisk sterowniczy Fi-22mm podwójny czerwony/zielony z samopowrotem 1Z 1R | XB4BL73415 Schneider Electric

Opis i Kluczowe Cechy

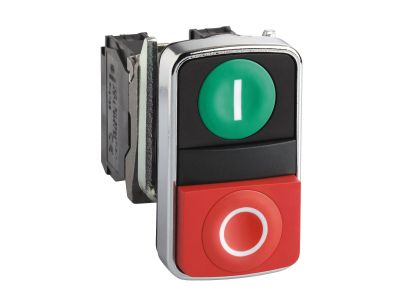

Przycisk sterowniczy Schneider Electric z serii Harmony XB4 o numerze katalogowym XB4BL73415 to zaawansowane rozwiązanie dedykowane do systemów automatyki przemysłowej i sterowania maszynami. Jest to przycisk podwójny, wyposażony w dwa niezależne elementy sterownicze: zielony oznaczony symbolem „I” (start) oraz czerwony oznaczony symbolem „O” (stop). Urządzenie działa w oparciu o mechanizm samopowrotu (sprężynowy), co oznacza, że po zwolnieniu nacisku styki automatycznie wracają do swojej pozycji wyjściowej.

• Solidna konstrukcja: Chromowana metalowa ramka zapewnia wyjątkową odporność mechaniczną, co jest kluczowe w trudnych warunkach przemysłowych.
• Konfiguracja styków: Produkt posiada jeden styk zwierny (1 NO - Normally Open) oraz jeden styk rozwierny (1 NC - Normally Closed), co pozwala na jednoczesne realizowanie funkcji załączania i bezpiecznego rozłączania obwodu.
• Trwałość i odporność: Dzięki wysokim stopniom ochrony IP66, IP67, IP69 oraz IP69K, przycisk jest całkowicie pyłoszczelny i odporny na silne strumienie wody pod wysokim ciśnieniem oraz wysoką temperaturę.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C sprawia, że urządzenie sprawdzi się zarówno w chłodniach, jak i w pobliżu pieców przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego odporność na korozję i wibracje występujące na jednostkach pływających. Zgodność z klasyfikacją Typ 4X według standardów NEMA gwarantuje dodatkową ochronę przed korozją w środowiskach agresywnych chemicznie. Urządzenie spełnia rygorystyczne normy dotyczące aparatury sterowniczej niskiego napięcia, co czyni je bezpiecznym wyborem dla integratorów systemów na całym świecie.

Zastosowanie

Podwójny przycisk Harmony XB4 znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest wysoka ergonomia i oszczędność miejsca na panelu sterowniczym. Idealnie nadaje się do:

• Sterowania napędami elektrycznymi i silnikami w liniach produkcyjnych.
• Paneli operatorskich maszyn CNC i urządzeń pakujących.
• Systemów HVAC oraz instalacji w przemyśle spożywczym (dzięki odporności na mycie pod ciśnieniem).
• Aplikacji morskich i offshore, gdzie panują trudne warunki atmosferyczne.

Wskazówki Montażowe

Montaż przycisku XB4BL73415 jest intuicyjny i szybki dzięki modularnej budowie serii Harmony. Urządzenie jest przeznaczone do montażu w standardowych otworach o średnicy 22,5 mm, co zapewnia pełną kompatybilność z istniejącymi pulpitami sterowniczymi. Podłączenie elektryczne realizowane jest za pomocą zacisków śrubowych, które gwarantują trwałe i pewne połączenie przewodów, odporne na poluzowanie pod wpływem wibracji. Zaleca się stosowanie odpowiednich tulejek zaciskowych na końcach przewodów, aby zapewnić optymalny styk elektryczny i długowieczność instalacji.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB4BL73415 jest wersją niepodświetlaną, co zwiększa jego niezawodność w aplikacjach, gdzie sygnalizacja świetlna nie jest wymagana bezpośrednio na przycisku.
• Jaka jest średnica montażowa? Przycisk jest zaprojektowany do montażu w standardowym otworze o średnicy 22 mm.
• Czy metalowa ramka jest odporna na korozję? Tak, chromowana metalowa ramka została zaprojektowana z myślą o pracy w trudnych warunkach, oferując wysoką odporność na czynniki zewnętrzne i uszkodzenia mechaniczne.
• Czy mogę wymienić same styki? Tak, modularna konstrukcja serii Harmony XB4 pozwala na łatwą wymianę lub rozbudowę bloków styków bez konieczności demontażu całego przycisku.
