Przycisk sterowniczy Fi-20mm awaryjne wyłączenie czerwony z blokie odryglowania przez obrót 1C | XB4BS8442 Schneider Electric

Opis i Kluczowe Cechy

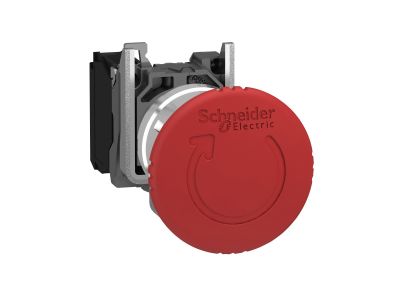

Przycisk sterowniczy Schneider Electric z serii Harmony XB4, o numerze katalogowym XB4BS8442, to profesjonalne rozwiązanie z zakresu bezpieczeństwa maszynowego, zaprojektowane do pracy w najbardziej wymagających środowiskach przemysłowych. Urządzenie pełni funkcję wyłącznika awaryjnego (EMS - Emergency Machine Stop) i charakteryzuje się czerwoną głowicą grzybkową o średnicy 40 mm, która zapewnia doskonałą widoczność i intuicyjną obsługę w sytuacjach krytycznych. Mechanizm działa w trybie zatrzaskowym, co oznacza, że po aktywacji pozostaje w pozycji wciśniętej do momentu celowego odryglowania poprzez obrót głowicy.

• Wytrzymała konstrukcja: Chromowana metalowa ramka zapewnia wyjątkową odporność mechaniczną na uderzenia oraz wibracje, co jest kluczowe w ciężkim przemyśle.
• Konfiguracja styków: Wyposażony w jeden styk pomocniczy rozwierny (1 NC), gwarantujący pewne przerwanie obwodu sterowania.
• Wysoka szczelność: Certyfikaty IP66, IP67, IP69 oraz IP69K potwierdzają pełną ochronę przed pyłem, silnymi strumieniami wody oraz myciem wysokociśnieniowym i gorącą parą.
• Szeroki zakres temperatur: Urządzenie zachowuje pełną sprawność operacyjną w ekstremalnych warunkach od -40°C do +70°C.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co pozwala na jego stosowanie w aplikacjach offshore i na statkach. Zgodność z normami Typu 4X oraz wysokimi klasami ochrony IP (IP66/67/69/69K) sprawia, że przycisk spełnia wymagania stawiane komponentom bezpieczeństwa w przemyśle spożywczym, chemicznym oraz ciężkim maszynowym. Modularna budowa ułatwia integrację z systemami sterowania zgodnymi z globalnymi wytycznymi bezpieczeństwa pracy.

Zastosowanie

Przycisk XB4BS8442 znajduje szerokie zastosowanie wszędzie tam, gdzie niezawodność systemu zatrzymania awaryjnego jest priorytetem. Idealnie sprawdza się w:

• Liniach produkcyjnych i montażowych w przemyśle motoryzacyjnym.
• Maszynach pakujących i przetwórczych w branży spożywczej (dzięki odporności na mycie pod ciśnieniem).
• Systemach sterowania w sektorze energetycznym i wydobywczym.
• Panelach sterowniczych suwnic, dźwigów oraz innych urządzeń transportu bliskiego.
• Aplikacjach morskich narażonych na działanie soli i trudnych warunków atmosferycznych.

Wskazówki Montażowe

Montaż urządzenia jest szybki i ergonomiczny dzięki standardowej średnicy otworu montażowego wynoszącej 22 mm, co zapewnia pełną kompatybilność z istniejącymi pulpitami sterowniczymi. Poniżej kluczowe aspekty instalacji:

• Otwór montażowy: Należy przygotować otwór o średnicy 22,5 mm zgodnie ze standardem serii Harmony.
• Podłączenie elektryczne: Wykorzystanie zacisków śrubowych pozwala na pewne mocowanie przewodów. Zaleca się stosowanie odpowiednich tulejek zaciskowych dla zapewnienia optymalnego styku.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby uniknąć poluzowania połączeń pod wpływem wibracji.
• Modularność: Dzięki prostej konstrukcji, wymiana bloku styków lub modyfikacja konfiguracji po instalacji jest możliwa bez konieczności demontażu całej bazy.

FAQ

• Czy przycisk posiada blokadę? Tak, jest to przycisk zatrzaskowy. Po wciśnięciu następuje blokada mechaniczna, a powrót do stanu gotowości wymaga obrotu głowicy (odryglowanie przez obrót).
• Czy mogę go używać na zewnątrz budynków? Tak, dzięki wysokiemu stopniowi ochrony IP66 oraz szerokiemu zakresowi temperatur pracy, przycisk jest w pełni przystosowany do pracy zewnętrznej.
• Jaki jest materiał ramki? Ramka wykonana jest z wysokiej jakości chromowanego metalu, co odróżnia serię XB4 od plastikowej serii XB5 i predysponuje ją do najtrudniejszych zadań.
• Czy produkt zawiera styk NO? Standardowa konfiguracja XB4BS8442 zawiera 1 styk NC (rozwierny). Dzięki modularności można jednak dołożyć dodatkowe bloki styków w zależności od potrzeb projektu.
