Przycisk sterowniczy bezpieczeństwa, standard, styki 2NC | SP22-BN-02\. Spamel

Opis i Kluczowe Cechy

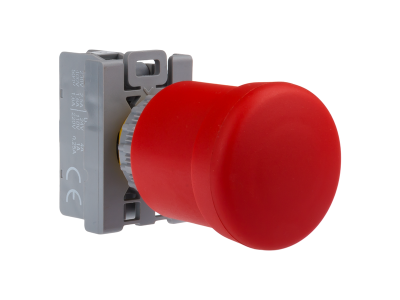

Przycisk sterowniczy bezpieczeństwa SP22-BN-02 wyposażony w dwa styki normalnie zamknięte (2NC) i przystosowany do prądów roboczych do 2,5 A. Dzięki budowie członowej umożliwia elastyczne tworzenie wariantów funkcjonalnych, a znormalizowany otwór montażowy 22,3 mm zapewnia kompatybilność z większością pulpitów i szaf sterowniczych. Czarna lub niklowana część nadpulpitowa nadaje estetyczny wygląd przy zachowaniu trwałości.

• Styki 2NC (normalnie zamknięte): w obwodzie bezpieczeństwa zapewniają przerwanie obwodu przy każdym zadziałaniu – nawet w przypadku awarii sprężyny powrotnej, obwód pozostaje rozwarty, co spełnia kryteria redundancji dla funkcji stopu awaryjnego.
• Prąd znamionowy do 2,5 A: umożliwia bezpośrednie sterowanie cewkami styczników, przekaźników lub sygnalizatorów w typowych obwodach sterowniczych bez ryzyka przegrzania styków.
• Budowa członowa: łatwa zmiana konfiguracji – można dokupić dodatkowe człony stykowe lub moduły LED (jeśli dostępne w serii), co pozwala dostosować przycisk do zmieniających się potrzeb instalacji.
• Montaż w otworze 22,3 mm: uniwersalny standard DIN/EN, umożliwia szybkie wbudowanie w pulpity maszyn, szafy sterownicze oraz puszki naścienne bez konieczności stosowania przejściówek.
• Wykonanie w kolorze czarnym lub nikiel satynowy: odporność na zabrudzenia i korozję w środowisku przemysłowym, a jednocześnie czytelne oznaczenie funkcji (czerwony – stop, czarny – start) zgodnie z konwencją barw.

Zgodność z Normami

Przycisk SP22-BN-02 został zaprojektowany zgodnie z wymaganiami norm europejskich dotyczących aparatury sterowniczej niskiego napięcia. Posiada oznaczenie CE i jest przeznaczony do stosowania w obwodach bezpieczeństwa spełniających kryteria kategorii stopu (w zależności od całego systemu). Szczegółowe dane dotyczące norm należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Przycisk bezpieczeństwa SP22-BN-02 sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne wyłączenie awaryjne lub sygnalizacja statusu w obwodach sterowniczych. Jego kompaktowa budowa członowa ułatwia integrację z istniejącymi panelami.

• Awaryjne zatrzymanie maszyn i urządzeń – dwa styki NC w szeregu (lub jako redundantne) gwarantują przerwanie obwodu sterującego przy każdym naciśnięciu.
• Sterowanie cewkami styczników i przekaźników w szafach sterowniczych – prąd 2,5 A wystarcza do bezpośredniego załączania większości elementów wykonawczych.
• Impulsy do sterowników PLC – suchy styk NC może być wykorzystany jako sygnał wejściowy do układów automatyki.
• Sygnalizacja dźwiękowa lub świetlna – przycisk może pracować jako wyłącznik sygnalizatorów w pulpitach operatorskich.

Wskazówki Montażowe

Montaż i podłączenie przycisku SP22-BN-02 może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przycisk przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm (zgodny z normą DIN). Po umieszczeniu w wycięciu należy dokręcić nakrętkę mocującą z siłą zgodną z dokumentacją producenta – typowo 0,8–1,2 Nm (sprawdź w instrukcji). Przekrój przyłączanych przewodów dobrać do obciążenia (zalecany 0,5–1,5 mm² dla prądu 2,5 A). Po montażu sprawdzić działanie styku NC – w położeniu spoczynkowym obwód powinien być zamknięty.

FAQ

• Czy przycisk SP22-BN-02 jest podświetlany? Standardowo nie jest wyposażony w diodę LED. Jeśli potrzebujesz podświetlenia, wybierz wariant z lampką sygnalizacyjną z tej samej serii SP22 (np. z modułem LED) – budowa członowa pozwala na późniejszą rozbudowę.
• Jaki stopień ochrony ma ten przycisk? Producent nie podaje stopnia IP w danych katalogowych. Przy montażu w typowej szafie sterowniczej wewnątrz pomieszczenia można przyjąć ochronę odpowiadającą IP20 (brak ochrony przed wilgocią i pyłem). Do zastosowań w trudniejszych warunkach należy stosować osłony lub obudowy dodatkowe.
• Co oznacza oznaczenie 2NC? Oznacza dwa styki normalnie zamknięte – w stanie spoczynku (nie wciśnięty) styki są zwarte, po naciśnięciu przycisku rozwierają się. W układach bezpieczeństwa stosuje się je do budowy obwodów stopu awaryjnego (przerwa w obwodzie = wyłączenie maszyny).
