Przycisk sterowniczy 2x 1NO+NC zielony i czerwony Ith=16A 230VAC | SVN391 Hager

Opis i Kluczowe Cechy

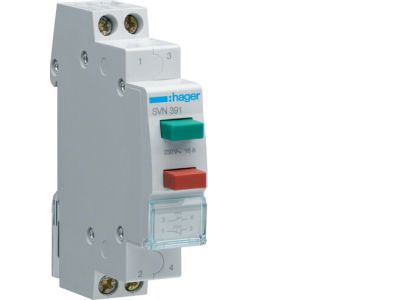

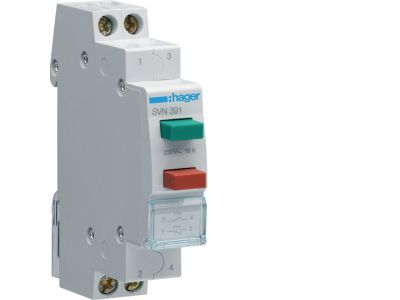

Przycisk sterowniczy SVN391 to modułowy element wyposażony w dwa przyciski (zielony i czerwony) z konfiguracją styków 1NO+NC każdy. Prąd znamionowy Ith 16 A i napięcie 230 V AC zapewniają bezpieczną pracę w obwodach sterowania o standardowym obciążeniu. Urządzenie montowane jest na szynie TH35 (DIN), co ułatwia integrację w rozdzielnicach modułowych.

• Prąd znamionowy Ith 16 A: umożliwia bezpieczną obsługę obwodów o znacznym obciążeniu bez ryzyka przegrzania styków, odpowiedni do sterowania stycznikami i przekaźnikami.
• Napięcie znamionowe 230 V AC: dopasowanie do standardowych instalacji oświetleniowych i sterowania w budynkach mieszkalnych i przemysłowych.
• Konfiguracja 2x 1NO+NC: dwa niezależne przyciski (zielony i czerwony) z zestykami zwiernym i rozwiernym, umożliwiające realizację funkcji załącz/wyłącz lub sterowanie dwoma odrębnymi obwodami.
• Montaż na szynę TH35 (DIN): szybki i pewny montaż w rozdzielnicach modułowych, zgodny z europejskim standardem.
• Kolorowa identyfikacja przycisków: zielony (zwykle załącz) i czerwony (zwykle wyłącz) zwiększają bezpieczeństwo obsługi i skracają czas reakcji operatora.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Przeznaczony do użytku w instalacjach niskiego napięcia.

Zastosowanie

Przycisk sterowniczy SVN391 znajduje zastosowanie w układach ręcznego sterowania w rozdzielnicach modułowych oraz w automatyce budynkowej.

• Ręczne załączanie i wyłączanie obwodów oświetleniowych.
• Wydawanie impulsów do styczników i przekaźników – np. w układach sterowania pompami, wentylacją czy bramami.
• Sygnalizacja stanu pracy na tablicach synoptycznych w sterowniach.
• Lokalne uruchamianie maszyn i urządzeń w przemyśle.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przycisk mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobrać zgodnie z obciążalnością prądową (dla prądu 16 A zalecany przekrój min. 1,5 mm² przy przewodach miedzianych). Moment dokręcania zacisków – stosować się do dokumentacji producenta.

FAQ

• Czy przyciski są podświetlane? W danych technicznych produktu nie przewidziano podświetlenia LED. Przyciski SVN391 działają wyłącznie w trybie mechanicznym.
• Jaki jest stopień ochrony IP? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20 – ochrona przed dotykiem palcem i ciałami stałymi >12 mm. Produkt nie posiada podwyższonego IP.

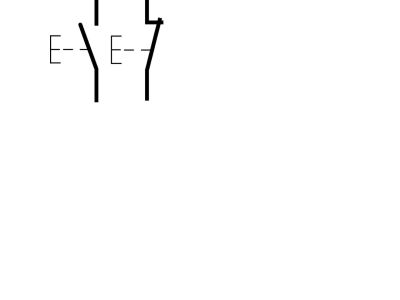

• Jaki jest tryb pracy styków? Każdy przycisk ma jeden styk NO (normalnie otwarty) i jeden NC (normalnie zamknięty). Po naciśnięciu styk NO zamyka obwód, a styk NC otwiera; po zwolnieniu wracają do stanu spoczynkowego (funkcja monostabilna).
