Przycisk sterowniczy 2NO LED czerwona Ith=16A 230VAC | SVN432 Hager

Opis i Kluczowe Cechy

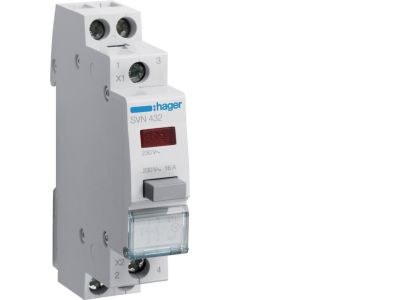

Przycisk sterowniczy SVN432 to modułowy element 2NO (dwa styki normalnie otwarte) z wbudowaną czerwoną diodą LED. Prąd cieplny Ith wynosi 16 A, a napięcie znamionowe 230 V AC, co pozwala na bezpieczne sterowanie obwodami o znacznym obciążeniu bez ryzyka przegrzania styków. Urządzenie montowane jest na szynę TH35, co ułatwia instalację w rozdzielnicach modułowych.

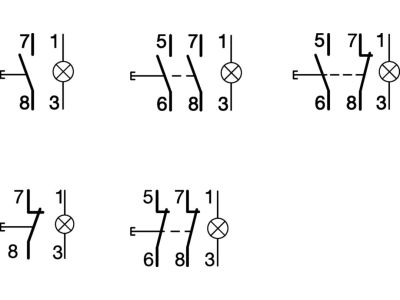

• 2 styki NO (2NO): Umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami lub redundantne załączanie jednego odbiornika.
• Prąd cieplny Ith = 16 A: Zapewnia dużą obciążalność prądową, odpowiednią do silników, styczników i innych odbiorników o podwyższonym poborze mocy.
• Napięcie znamionowe 230 V AC: Kompatybilność z powszechną siecią jednofazową, gwarantuje bezproblemową integrację w istniejących instalacjach.
• Wbudowana czerwona dioda LED: Sygnalizuje stan wciśnięcia przycisku, ułatwiając wizualną kontrolę i diagnostykę.
• Montaż na szynę TH35: Szybka i pewna instalacja w rozdzielnicach modułowych zgodna ze standardem DIN.

Zgodność z Normami

Produkt zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do montażu w instalacjach niskiego napięcia, spełnia wymogi bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Przycisk SVN432 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne lub zdalne załączanie obwodów z możliwością wizualnej sygnalizacji. Idealnie sprawdza się w:

• Sterowaniu oświetleniem i odbiornikami w automatyce budynkowej.
• Wysyłaniu impulsów do styczników, przekaźników i wejść sterowników PLC.
• Sygnalizacji stanu pracy maszyn i urządzeń w szafach sterowniczych.
• Zastosowaniach wymagających dwóch niezależnych torów sygnałowych (np. załączanie + sygnalizacja dodatkowa).

Wskazówki Montażowe

Montaż przycisku sterowniczego SVN432 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przyłączanych przewodów należy dobrać zgodnie z obowiązującymi normami i obciążalnością prądową Ith = 16 A. Moment dokręcania śrub zacisków – według dokumentacji producenta (brak danych w źródle – zaleca się stosowanie typowych wartości dla aparatury modułowej, np. 0,5–0,8 Nm).

FAQ

• Czy przycisk jest podświetlany? Tak, wyposażony jest w czerwoną diodę LED, która świeci po wciśnięciu przycisku (styki zwarte), zapewniając wizualne potwierdzenie stanu.
• Jaki jest stopień ochrony obudowy? Producent nie podał konkretnej wartości IP. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed ciałami stałymi >12,5 mm i brakiem ochrony przed wodą). Montaż w suchych pomieszczeniach zamkniętych jest wymagany.
• Jaki jest tryb pracy styków? Styki są normalnie otwarte (NO). Oznacza to, że obwód jest rozwarty w stanie spoczynku i zwierany po naciśnięciu przycisku.
