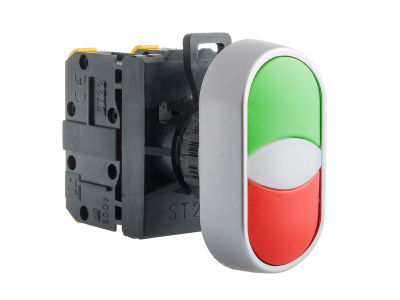

Przycisk sterowniczy 2-klawiszowy, styki 1NO+1NC, zielono-czerwony | ST22-2KL-11\Z/C Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy 2-klawiszowy oznaczony symbolem ST22-2KL-11\Z/C wyposażony w zestaw styków 1NO+1NC (zielony – załączanie, czerwony – wyłączanie). Urządzenie przeznaczone jest do pracy w obwodach sterowniczych o prądzie do 2,5 A, co gwarantuje bezpieczne łączenie i rozłączanie sygnałów w typowych aplikacjach automatyki. Dzięki budowie członowej przycisk można łatwo skonfigurować i rozbudować o dodatkowe elementy funkcjonalne. Montaż odbywa się w standardowym otworze o średnicy 22,3 mm, co zapewnia uniwersalność i łatwą integrację z istniejącymi panelami.

• Styki 1NO+1NC: Umożliwiają realizację funkcji załączania (NO) i wyłączania (NC) w jednym przycisku – oszczędność miejsca i uproszczenie okablowania w panelach sterowniczych.
• Prąd znamionowy do 2,5 A: Bezpieczna praca w obwodach sygnałowych i pomocniczych bez ryzyka przegrzania styków.
• Budowa członowa: Elastyczna konfiguracja i możliwość szybkiej wymiany poszczególnych członów – niższe koszty utrzymania i łatwa modernizacja.
• Klawisze zielony i czerwony: Intuicyjne oznakowanie funkcji Start/Stop – zmniejsza ryzyko pomyłek operatora.
• Montaż w otworze 22,3 mm: Zgodność z powszechnie stosowanym standardem – kompatybilność z większością obudów i pulpitów.

Zgodność z Normami

Przycisk sterowniczy ST22-2KL-11\Z/C został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami DIN stosowanymi w aparaturze sterowniczej. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Przycisk 2-klawiszowy z zestawem styków 1NO+1NC znajduje szerokie zastosowanie w przemysłowych i budynkowych systemach sterowania. Sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne i ergonomiczne wydawanie komend załącz/wyłącz.

• Sterowanie napędami maszyn i urządzeń produkcyjnych (funkcja start/stop).
• Wysyłanie sygnałów załączających i wyłączających do styczników, przekaźników lub modułów PLC w szafach sterowniczych.
• Realizacja obwodów bezpieczeństwa z wykorzystaniem styku NC (wyłączanie awaryjne).
• Zastosowanie w pulpitach operatorskich i panelach sterowniczych w automatyce budynkowej (np. sterowanie bramami, oświetleniem).

Wskazówki Montażowe

Montaż i podłączenie przycisku sterowniczego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przycisk przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm w obudowie o odpowiedniej grubości (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu roboczego obwodu – zaleca się stosowanie końcówek tulejkowych dla pewnego połączenia. Moment dokręcania śrub zacisków powinien być zgodny z danymi podanymi w instrukcji montażu.

FAQ

• Czy przycisk posiada podświetlenie LED? Prezentowany model ST22-2KL-11\Z/C jest przyciskiem sterowniczym bez elementów podświetlających. Do sygnalizacji świetlnej w tej samej serii dostępne są lampki sygnalizacyjne SP22.
• Jaki jest stopień ochrony przycisku? Dane techniczne nie podają konkretnej wartości IP. Standardowo przyciski sterownicze montowane w obudowie osiągają ochronę IP20 od strony panelu; w przypadku montażu w szafie z uszczelkami możliwe jest uzyskanie wyższych stopni ochrony – szczegóły należy sprawdzić w dokumentacji obudowy.
• Jak działają styki 1NO+1NC? Styk NO (Normalnie Otwarty) zwierany jest po naciśnięciu zielonego klawisza, natomiast styk NC (Normalnie Zamknięty) rozwiera się po naciśnięciu czerwonego klawisza. Po zwolnieniu oba styki wracają do stanu początkowego (brak samopodtrzymania).
