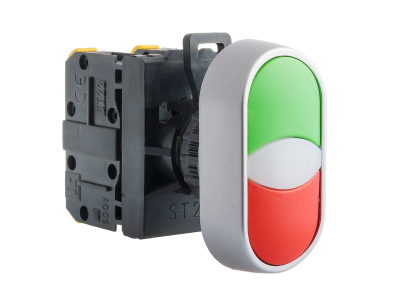

Przycisk sterowniczy 2-klawiszowy, styki 1NO+1NC, zielono-czerwony | ST22-2KL-11-230-BA9S\Z/C Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy 2-klawiszowy ST22-2KL-11-230-BA9S\Z/C wyposażony w zestaw styków 1NO+1NC przeznaczony jest do załączania i rozłączania prądów do 2,5 A. Dzięki budowie członowej umożliwia łatwą modyfikację konfiguracji bez wymiany całego urządzenia. Montowany w znormalizowanym otworze o średnicy 22,3 mm, sprawdza się w szafach sterowniczych i pulpitach maszyn.

• Prąd znamionowy do 2,5 A: Umożliwia bezpieczne załączanie i rozłączanie obwodów sterowniczych o niewielkim poborze mocy – idealny do sygnalizacji i sterowania maszyn.
• Styki 1NO + 1NC: Zapewniają elastyczność w realizacji funkcji zwiernych i rozwiernych, wymaganych w standardowych układach sterowania.
• Budowa członowa: Pozwala na łatwą wymianę wkładek stykowych lub dodanie opcji (np. lampki sygnalizacyjnej) – oszczędność czasu i kosztów podczas modernizacji.
• Montaż w otworze 22,3 mm: Kompatybilność z typowymi panelami i szafami sterowniczymi – szybka i bezproblemowa instalacja.
• Dwuklawiszowy zielono-czerwony: Intuicyjne oznakowanie kolorami (np. Start/Stop) ułatwia obsługę i zmniejsza ryzyko pomyłek operatora.

Zgodność z Normami

Przycisk sterowniczy ST22 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dwuklawiszowy przycisk z zestawem styków 1NO+1NC znajduje szerokie zastosowanie w automatyce przemysłowej i budynkowej.

• Sterowanie załączaniem/wyłączaniem napędów, silników, taśmociągów w szafach sterowniczych maszyn.
• Generowanie impulsów sterujących do styczników, przekaźników lub wejść PLC w układach sekwencyjnych.
• Sygnalizacja stanów pracy (po opcjonalnym montażu lampki) w pulpitach operatorskich.
• Realizacja funkcji bezpieczeństwa w obwodach sterowania za pomocą styku rozwiernego (NC).

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do wbudowania w znormalizowany otwór o średnicy 22,3 mm w płycie czołowej szafy lub pulpitu. Elementy stykowe należy podłączyć przewodami o przekroju dobranym do prądu 2,5 A. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta (dostępna na życzenie).

FAQ

• Jaki jest maksymalny prąd łączeniowy przycisku? Zgodnie z danymi technicznymi przycisk ST22 przystosowany jest do prądów do 2,5 A. Przekroczenie tej wartości może prowadzić do uszkodzenia styków.
• Czy można wymienić wkładkę stykową? Tak, budowa członowa przycisku pozwala na demontaż i wymianę elementów stykowych na inne warianty (np. dodatkowe NO/NC) bez konieczności wymiany całego urządzenia.
• Jaka jest średnica otworu montażowego? Przycisk przeznaczony jest do montażu w otworze o średnicy 22,3 mm, zgodnym ze standardem stosowanym w aparaturze sterowniczej.
