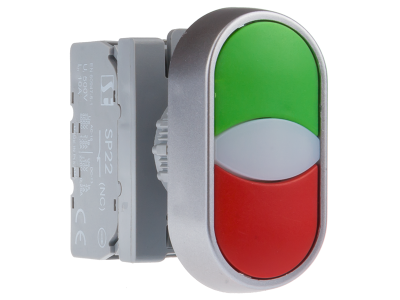

Przycisk sterowniczy 2-klawiszowy, styki 1NO+1NC, zielono-czerwony | SP22-2KL-11\Z/C Spamel

Opis i Kluczowe Cechy

Przycisk sterowniczy 2-klawiszowy SP22-2KL-11 Z/C to kompletny element łączeniowy przeznaczony do załączania i rozłączania obwodów sterowniczych o prądzie do 2,5 A. Wyposażony w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) w kolorach zielonym i czerwonym, zapewnia intuicyjną sygnalizację stanu pracy. Dzięki budowie członowej może być łatwo konfigurowany i modyfikowany w istniejących układach sterowania. Montowany w znormalizowanym otworze o średnicy 22,3 mm.

• Prąd znamionowy do 2,5 A: bezpieczne przełączanie obwodów sterowniczych o niskim poborze mocy, bez ryzyka przegrzania styków.
• Styki 1NO+1NC: umożliwiają realizację zarówno załączania, jak i rozłączania w jednym przycisku, co upraszcza schematy połączeń.
• Kolorystyka zielono-czerwona: czytelne oznaczenie funkcji – zielony dla załączania/start, czerwony dla wyłączania/stop – zwiększa bezpieczeństwo obsługi.
• Budowa członowa: ułatwia tworzenie wariantów funkcjonalnych i szybką wymianę elementów w szafach sterowniczych bez konieczności demontażu całego panelu.
• Otwór montażowy 22,3 mm: zgodność z powszechnym standardem montażu w pulpitach i szafach sterowniczych.

Zgodność z Normami

Przycisk sterowniczy SP22-2KL-11 Z/C został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń stosowanych w obwodach sterowniczych. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Przycisk sterowniczy 2-klawiszowy znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne sterowanie pracą maszyn i urządzeń oraz sygnalizacja stanu załączenia. Dzięki podwójnemu stykowi nadaje się do realizacji podstawowych funkcji start/stop w instalacjach przemysłowych.

• Sterowanie pracą maszyn w szafach sterowniczych – przyciski start (zielony) i stop (czerwony) z wykorzystaniem styków NO i NC.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub sterowników PLC w układach automatyki.
• Sygnalizacja stanu urządzeń – kolorowe przyciski umożliwiają szybką identyfikację trybu pracy bez odczytywania etykiet.
• Wyposażenie pulpitów operatorskich w warsztatach, liniach produkcyjnych i maszynach specjalnych.

Wskazówki Montażowe

Montaż przycisku sterowniczego SP22-2KL-11 Z/C może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przycisk przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm (panel o grubości typowej dla szaf sterowniczych). Nie jest montowany bezpośrednio na szynie DIN TH35 – zastosuj odpowiedni uchwyt lub adapter, jeśli wymagane jest mocowanie na szynie. Przekrój przewodów należy dobrać do prądu 2,5 A oraz obowiązujących norm. Momenty dokręcania zacisków – zgodnie z instrukcją producenta. Połączenia wykonuj starannie, aby uniknąć poluzowania w warunkach wibracji.

FAQ

• Jaki jest tryb pracy przycisku SP22-2KL-11 Z/C? Przycisk działa w trybie chwilowym (powrotnym) – po zwolnieniu nacisku powraca do pozycji spoczynkowej. Jest to standardowa charakterystyka przycisków sterowniczych stosowanych w obwodach sygnalizacyjnych i sterowniczych.
• Czy przycisk jest podświetlany? W dostarczanej wersji (zielono-czerwony) nie ma wbudowanego podświetlenia. Przyciski pełnią funkcję mechaniczną – kolor elementu służy wyłącznie do oznaczenia funkcji. Jeśli potrzebujesz podświetlanego przycisku, rozważ model z lampką LED.
• Jaka jest średnica otworu montażowego? Przycisk przeznaczony jest do montażu w otworze o średnicy 22,3 mm, zgodnym z powszechnym standardem dla aparatury modułowej w pulpitach sterowniczych.
