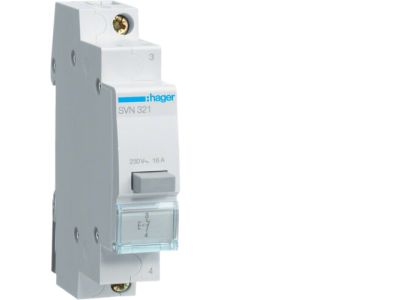

Przycisk sterowniczy 1NC Ith=16A 230VAC | SVN321 Hager

Opis i Kluczowe Cechy

Przycisk sterowniczy SVN321 to element modułowy z jednym stykiem normalnie zamkniętym (1NC), przeznaczony do sterowania w obwodach elektrycznych. Jego prąd umowny cieplny Ith=16A umożliwia bezpieczną pracę przy obciążeniach typowych dla instalacji przemysłowych i budynkowych, bez ryzyka przegrzania styków. Napięcie znamionowe 230VAC sprawia, że urządzenie jest kompatybilne z większością instalacji niskiego napięcia. Montaż na szynę TH35 zapewnia szybki i pewny montaż w rozdzielnicach modułowych.

• Styk 1NC (normalnie zamknięty): Gwarantuje przepływ prądu w stanie spoczynkowym – przydatny w układach bezpieczeństwa i sygnalizacji przerwania obwodu.
• Prąd Ith=16A: Zapewnia wysoką obciążalność cieplną, co przekłada się na długą żywotność styków i niezawodność nawet przy znacznym obciążeniu.
• Napięcie 230VAC: Dostosowane do standardowych obwodów zasilania w budynkach i obiektach przemysłowych, zapewniając łatwą integrację z istniejącą instalacją.
• Montaż na szynę TH35: Umożliwia szybki i stabilny montaż w rozdzielnicach modułowych bez konieczności stosowania dodatkowych uchwytów.
• Modułowa konstrukcja: Ułatwia rozbudowę i modyfikację układów sterowania – przycisk można w dowolnym momencie wymienić lub dodać dodatkowe elementy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Zgodność z obowiązującymi dyrektywami gwarantuje bezpieczną pracę w standardowych instalacjach niskiego napięcia.

Zastosowanie

Przycisk SVN321 sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne sterowanie obwodami za pomocą pojedynczego sygnału. Szczególnie polecany jest do układów, w których potrzebny jest styk normalnie zamknięty.

• Sterowanie oświetleniem w budynkach użyteczności publicznej i przemysłowych.
• Impulsowe załączanie styczników, przekaźników lub modułów wykonawczych w szafach sterowniczych.
• Sygnalizacja awaryjna i bezpieczeństwa – przerywanie obwodu po naciśnięciu przycisku (funkcja stopu awaryjnego).
• Automatyka budynkowa – przyciski do sterowania bramami, żaluzjami lub innymi odbiornikami.

Wskazówki Montażowe

Montaż i podłączenie przycisku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) oraz doświadczenie w pracach elektroinstalacyjnych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz je przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 w rozdzielnicach modułowych. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem obciążenia (Ith=16A) oraz obowiązującymi normami. Podczas dokręcania zacisków stosuj moment określony w dokumentacji producenta (jeśli nie podano – dokręcaj z wyczuciem, aby nie uszkodzić styków). Po zamontowaniu sprawdź poprawność działania.

FAQ

• Czy przycisk SVN321 jest podświetlany? W dostępnych danych technicznych nie ma informacji o podświetleniu. Model SVN321 to standardowy przycisk sterowniczy bez elementu świetlnego.
• Jaki stopień ochrony IP ma ten przycisk? Producent nie podaje konkretnej wartości IP. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicach ma cechy ochrony odpowiadające IP20 (ochrona przed ciałami stałymi o średnicy powyżej 12,5 mm). Ostateczny stopień ochrony całej rozdzielnicy zależy od jej obudowy.
• Jak działa styk normalnie zamknięty (1NC)? W stanie spoczynku (przycisk nie jest naciśnięty) styk jest zwarty – prąd płynie przez obwód. Naciśnięcie przycisku rozwiera styk, przerywając przepływ. Po zwolnieniu styk wraca do stanu zamkniętego. Jest to typowe działanie zacisków „normalnie zamkniętych”.
