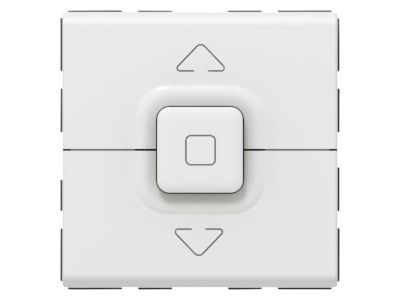

Przycisk sterowania roletami 500W biały, 2 moduły, Mosaic | 077025 Legrand

Opis i Kluczowe Cechy

Przycisk sterowania roletami Mosaic (symbol 077025) to urządzenie do pośredniego sterowania roletami wyposażonymi w jednostkę sterującą. Zaprojektowany do montażu w rozdzielnicach modułowych, zajmuje 2 moduły (36 mm). Dzięki prądowi znamionowemu 6 A i mocy obciążenia 500 W zapewnia bezpieczne przełączanie impulsów sterujących bez ryzyka przeciążenia styków. Biały kolor ułatwia dopasowanie do innych elementów systemu Mosaic.

• Prąd znamionowy 6 A: Gwarantuje niezawodne przełączanie obciążeń sterujących bez ryzyka przegrzania styków, co przekłada się na długą żywotność urządzenia.
• Moc obciążenia 500 W: Umożliwia sterowanie silnikami rolet o mocy do 500 W, co pokrywa większość standardowych zastosowań domowych i biurowych.
• Funkcje góra/stop/dół: Przycisk realizuje trzy podstawowe polecenia sterowania roletą – podnoszenie, zatrzymanie i opuszczanie – za pomocą pojedynczego mechanizmu.
• Sterowanie pośrednie przez jednostkę sterującą: Przycisk współpracuje z zewnętrzną jednostką sterującą (sterownikiem rolet), co zwiększa bezpieczeństwo i pozwala na integrację z systemami automatyki.
• Szerokość 2 moduły (36 mm): Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach, oszczędzając miejsce na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Jego konstrukcja odpowiada standardom systemu modułowego DIN, co gwarantuje bezproblemową integrację z innymi elementami aparatury modułowej.

Zastosowanie

Przycisk sterowania roletami Mosaic znajduje zastosowanie wszędzie tam, gdzie wymagane jest wygodne i bezpieczne sterowanie roletami poprzez dedykowaną jednostkę sterującą. Sprawdza się zarówno w instalacjach domowych, jak i komercyjnych. Główne scenariusze użycia:

• Sterowanie roletami w domach jednorodzinnych i mieszkaniach – prosta obsługa za pomocą impulsów góra/stop/dół.
• Automatyka budynkowa – integracja z centralnymi systemami sterowania (np. BMS, KNX) za pośrednictwem jednostki sterującej.
• Biura i pomieszczenia komercyjne – wygodne zarządzanie zacienieniem i prywatnością.
• Systemy inteligentnego domu – przycisk jako element interfejsu użytkownika w rozdzielnicy.

Wskazówki Montażowe

Montaż i podłączenie przycisku powinien wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 6 A. Moment dokręcania śrub zaciskowych stosuj zgodnie z dokumentacją producenta (karta katalogowa lub instrukcja).

FAQ

• Czy przycisk ma podświetlenie? W danych technicznych producenta nie wskazano obecności podświetlenia. W razie potrzeby sygnalizacji stanu zaleca się zastosowanie oddzielnego modułu sygnalizacyjnego z serii Mosaic.
• Jaki jest stopień ochrony (IP) tego przycisku? Producent nie podaje konkretnej wartości IP. Typowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20; w przypadku montażu w trudniejszych warunkach należy stosować rozdzielnice o odpowiedniej szczelności.
• Jak działa tryb pracy styku – czy jest to styk monostabilny czy bistabilny? Przycisk przeznaczony do pośredniego sterowania roletami generuje impulsy sterujące dla jednostki sterującej. Standardowo stosowany jest styk monostabilny (powrotny), który po puszczeniu wraca do położenia spoczynkowego. Dokładna charakterystyka podana jest w danych katalogowych producenta.
