Przycisk SIRIUS ACT fi22 plastik, płaski podśw. biały LED 24VAC/DC 1NO+1NC, zaciski spręż. | 3SU1102-0AB60-3FA0 Siemens

Alternatywny kod produktu: 3SU11020AB603FA0

Opis i Kluczowe Cechy

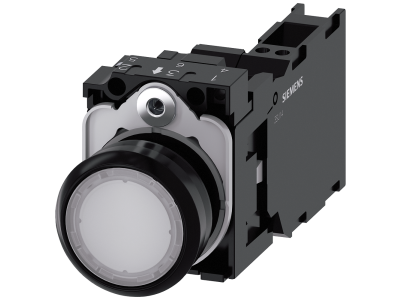

Przycisk sterowniczy Siemens SIRIUS ACT o symbolu 3SU1102-0AB60-3FA0 to płaski przycisk w obudowie z tworzywa sztucznego o średnicy otworu 22 mm. Wyposażony w podświetlenie białym LED przystosowane do napięcia 24 V AC/DC oraz zestyki 1NO + 1NC. Zaciski sprężyste umożliwiają szybki montaż przewodów bez użycia narzędzi.

• Podświetlenie LED białe: Wyraźna sygnalizacja stanu pracy – dioda zasilana napięciem 24 V AC/DC, uniwersalne zastosowanie w instalacjach przemysłowych i budynkowych.
• Zestyki 1NO + 1NC: Umożliwiają zarówno załączanie (NO) jak i przerywanie (NC) obwodów sterowniczych – elastyczna konfiguracja dla różnych aplikacji.
• Zaciski sprężyste: Szybki i bezpieczny montaż przewodów bez użycia narzędzi – oszczędność czasu przy instalacji i serwisie.
• Kołnierz 22 mm (fi22): Standardowy otwór montażowy, kompatybilny z typowymi panelami sterowniczymi i puszkami.
• Obudowa z tworzywa sztucznego: Lekka konstrukcja odporna na korozję – przeznaczona do suchych pomieszczeń sterowniczych i rozdzielnic.

Zgodność z Normami

Produkt spełnia wymogi dyrektyw Unii Europejskiej i jest oznaczony znakiem CE. Zaprojektowany zgodnie z ogólnymi normami dla aparatury sterowniczej w przemyśle (szczegółowe numery norm nie zostały podane w danych producenta).

Zastosowanie

Przycisk przeznaczony do montażu w panelach sterowniczych, na pulpitach oraz w szafach sterowniczych, gdzie wymagane jest podświetlenie sygnalizacyjne i funkcja załączania/przerywania obwodów.

• Sterowanie załączaniem i wyłączaniem urządzeń w obwodach 24 V AC/DC
• Sygnalizacja stanu pracy maszyn (biała dioda LED)
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC
• Zastosowanie w automatyce budynkowej (np. sterowanie oświetleniem, bramami)

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Przycisk montuje się w otworze o średnicy 22 mm w płycie panelu. Zaciski sprężyste obsługują przewody o przekroju dobranym do prądu obciążenia – należy postępować zgodnie z dokumentacją producenta. Nie wymagają one momentu dokręcania – pewne połączenie uzyskuje się przez wciśnięcie przewodu.

FAQ

• Jaki jest stopień ochrony tego przycisku? W danych producenta nie podano konkretnej wartości IP. W typowych warunkach pracy wewnątrz suchych pomieszczeń sterowniczych przyjmuje się ochronę IP20 dla części stykowych; stopień ochrony czoła zależy od uszczelnienia w płycie panelu.
• Czy podświetlenie LED działa zarówno przy napięciu stałym, jak i przemiennym? Tak, dioda przystosowana jest do napięcia 24 V AC oraz DC – zapewnia to uniwersalność zasilania w różnych instalacjach.
• Jak odróżnić zaciski NO od NC? Producent oznacza zaciski zgodnie z normą: styki normalnie otwarte (NO) i normalnie zamknięte (NC). Schemat połączeń znajduje się w dokumentacji technicznej dołączonej do produktu.
