Przycisk SIRIUS ACT fi22 plastik, bezpiecz. fi40 obrot. czerwony 1NO+1NC, etykieta (NOT-HALT) | 3SU1100-1HB20-1FH0 Siemens

Alternatywny kod produktu: 3SU11001HB201FH0

Opis i Kluczowe Cechy

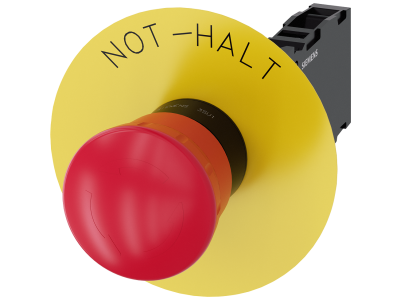

Przycisk bezpieczeństwa Siemens SIRIUS ACT o oznaczeniu katalogowym 3SU1100-1HB20-1FH0 to sterownik awaryjny z napędem obrotowym (odblokowanie przez obrót). Wykonany z tworzywa sztucznego, z czerwoną głowicą o średnicy 40 mm i żółtym pierścieniem, wyposażony w etykietę NOT-HALT. Posiada jeden styk zwierny (NO) i jeden styk rozwierny (NC), co umożliwia realizację funkcji zatrzymania awaryjnego w układach sterowania. Przeznaczony do montażu w otworze 22 mm, zgodnie z systemem SIRIUS ACT.

• Styki 1NO+1NC: Umożliwiają podwójną sygnalizację – styk NC przerywa obwód sterowania, a styk NO może być wykorzystany do sygnalizacji stanu awaryjnego (np. zapalenie lampki).
• Napęd obrotowy (odblokowanie przez obrót): Po naciśnięciu przycisku blokuje się mechanicznie; odblokowanie wymaga obrócenia głowicy – zapobiega przypadkowemu ponownemu uruchomieniu maszyny.
• Średnica montażowa 22 mm: Standardowy wymiar otworu w panelach i puszkach, zapewniający łatwy montaż w istniejących rozdzielnicach i pulpitach sterowniczych.
• Czerwona głowica z żółtym pierścieniem i etykietą NOT-HALT: Wyraźne oznaczenie zgodne z wymaganiami wizualnymi dla przycisków awaryjnego zatrzymania (wysoka widoczność w warunkach awaryjnych).
• System SIRIUS ACT: Modułowa rodzina aparatury sterowniczej Siemens, pozwalająca na łączenie elementów w jeden spójny system bez użycia narzędzi.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wysokimi standardami jakości Siemens. Spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Odpowiedni do stosowania w aplikacjach wymagających bezpiecznego wyłączania awaryjnego – zaleca się stosowanie zgodnie z ogólnymi wytycznymi dla systemów sterowania (np. EN 60204-1).

Zastosowanie

Przycisk 3SU1100-1HB20-1FH0 przeznaczony jest do funkcji bezpiecznego zatrzymania awaryjnego w maszynach, urządzeniach i liniach produkcyjnych.

• Stanowiska operatorskie maszyn – jako główny przycisk stop awaryjny.
• Linie montażowe i transportowe – do szybkiego wyłączania napędów w sytuacji zagrożenia.
• Instalacje przemysłowe i automatyka budynkowa – w obwodach sterowania styczników, przekaźników oraz PLC.
• Panele sterownicze i pulpity operatorskie – łatwa integracja w systemie SIRIUS ACT z lampkami i przełącznikami.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy odłączonym napięciu zasilania. Przycisk mocuje się w otworze o średnicy 22 mm w panelu o grubości do 6 mm (zgodnie z dokumentacją Siemens). Przewody łączeniowe podłączać do zacisków śrubowych z momentem dokręcania podanym w instrukcji producenta. Przekrój przewodów dobrać do obciążenia styków – maksymalna obciążalność styków (wartość prądu) do ustalenia na podstawie karty katalogowej. Po montażu sprawdzić mechaniczne odblokowanie napędu obrotowego.

FAQ

• Czy przycisk posiada podświetlenie LED? Nie, ten model nie jest wyposażony w podświetlenie. Jest to przycisk mechaniczny z etykietą NOT-HALT. Podświetlane warianty oferowane są w osobnych modułach systemu SIRIUS ACT.
• Jaki jest stopień ochrony? Stopień ochrony nie został podany w dostępnych danych – dla standardowych przycisków SIRIUS ACT na panelu przednim zwykle wynosi IP65/IP66, jednak należy sprawdzić w pełnej karcie katalogowej producenta.
• Czy styk NC jest rozwierny (przerwanie po naciśnięciu)? Tak, styk NC (normalnie zamknięty) otwiera się przy naciśnięciu przycisku, co powoduje przerwanie obwodu sterowania. Styk NO (normalnie otwarty) zamyka się w tym samym momencie.
