Przycisk SIRIUS ACT fi22 metal połysk,płaski podśw. niebieski LED 230VAC 1NO, zaciski śrub. | 3SU1156-0AB50-1BA0 Siemens

Alternatywny kod produktu: 3SU11560AB501BA0

Opis i Kluczowe Cechy

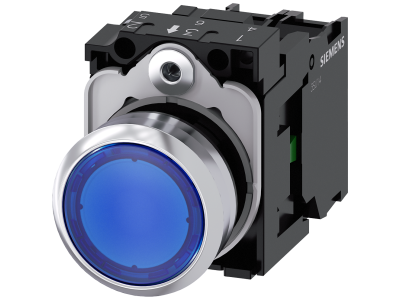

Prezentujemy przycisk sterowniczy z rodziny Siemens SIRIUS ACT, oznaczony symbolem 3SU1156-0AB50-1BA0. To metalowy, połyskliwy przycisk o średnicy 22 mm (fi22) w płaskiej zabudowie, wyposażony w podświetlenie niebieskie LED przystosowane do napięcia 230 V AC. Posiada zestyk 1NO (normalnie otwarty) oraz zaciski śrubowe, co zapewnia niezawodne i trwałe połączenie przewodów. Szerokość modułu: standardowa dla aparatury 22 mm.

• Styk 1NO (normalnie otwarty): Umożliwia sterowanie obwodami poprzez chwilowe zamykanie obwodu – idealne do impulsowego załączania styczników, przekaźników lub sygnalizacji.
• Podświetlenie niebieskie LED 230 V AC: Zapewnia wyraźną sygnalizację stanu pracy urządzenia, zwiększając bezpieczeństwo i komfort obsługi – widoczne nawet w słabym oświetleniu.
• Konstrukcja metalowa, powierzchnia połyskliwa: Gwarantuje wysoką trwałość mechaniczną i estetyczny wygląd, odporną na uszkodzenia w środowisku przemysłowym.
• Zaciski śrubowe: Umożliwiają szybki i pewny montaż przewodów o odpowiednim przekroju, bez konieczności stosowania specjalnych narzędzi.
• Uniwersalna średnica 22 mm: Pasuje do standardowych otworów w panelach sterowniczych i puszkach, co ułatwia integrację z istniejącą aparaturą.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla rynku Unii Europejskiej.

Zastosowanie

Przycisk sterowniczy SIRIUS ACT sprawdzi się w wielu aplikacjach automatyki przemysłowej i budynkowej, gdzie wymagana jest niezawodna sygnalizacja oraz chwilowe sterowanie.

• Sterowanie impulsowe styczników i przekaźników w szafach sterowniczych – wysyłanie krótkiego sygnału załącz/wyłącz.
• Sygnalizacja stanu pracy maszyn i urządzeń – podświetlenie LED informuje o gotowości lub wystąpieniu alarmu.
• Przycisk start/stop w panelach operatorskich – obsługa procesów produkcyjnych w przemyśle.
• Automatyka budynkowa – sterowanie oświetleniem, bramami, roletami, wentylacją (w obwodach sterowniczych niskiego napięcia).

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przycisk przeznaczony jest do montażu na panelu o otworze 22 mm (standardowy wycięcie). Dokręcaj zaciski śrubowe momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia – dla typowych zastosowań sterowniczych wystarczy 1–2,5 mm². Po montażu sprawdź poprawność połączeń i działanie podświetlenia.

FAQ

• Czy podświetlenie LED działa bez napięcia na styku? Podświetlenie wymaga osobnego zasilania 230 V AC – działa niezależnie od stanu styku, co pozwala na stałą sygnalizację (np. gotowości). Brak napięcia na LED oznacza, że nie będzie się świecić.
• Jaki stopień ochrony (IP) ma ten przycisk? Producent nie podaje w nazwie konkretnego IP. Standardowo przyciski do paneli wewnętrznych mają IP20, a przy odpowiednich uszczelkach mogą osiągać wyższe stopnie. W aplikacjach bez dodatkowej ochrony przeznaczony jest do stosowania w suchych pomieszczeniach.
• Czy styk 1NO może być używany jako wyłącznik stałe załączenie? Nie – jest to przycisk chwilowy (monostabilny). Styk 1NO zwierany jest tylko podczas wciskania. Do stałego załączania wymagany jest przełącznik bistabilny lub dodatkowy przekaźnik/stycznik.
