Przycisk SIRIUS ACT fi22 metal połysk,płaski podśw. czerwony LED 24VAC/DC 1NC, zaciski śrub. | 3SU1152-0AB20-1CA0 Siemens

Alternatywny kod produktu: 3SU11520AB201CA0

Opis i Kluczowe Cechy

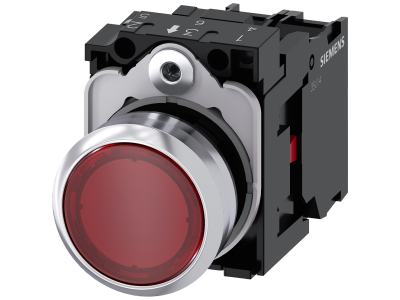

Przycisk podświetlany SIRIUS ACT firmy Siemens (symbol 3SU1152-0AB20-1CA0) to wykonany z metalu, płaski przycisk o średnicy 22 mm, wyposażony w czerwoną diodę LED zasilaną napięciem 24 V AC/DC oraz styk normalnie zamknięty (1NC) z zaciskami śrubowymi. Dzięki wytrzymałej, połyskującej obudowie metalowej urządzenie sprawdza się w wymagających warunkach przemysłowych, a podświetlenie LED zapewnia wyraźną sygnalizację stanu pracy.

• Styk 1NC (normalnie zamknięty): Zapewnia bezpieczne odcięcie obwodu w stanie spoczynku – przerwanie sygnału sterującego w przypadku awarii lub celowego odłączenia napięcia.
• Podświetlenie LED czerwone 24 V AC/DC: Dioda LED o długiej żywotności gwarantuje czytelną sygnalizację przy zasilaniu zarówno prądem stałym, jak i przemiennym, bez konieczności stosowania dodatkowego modułu prostowniczego.
• Materiał metalowy, wykończenie połysk: Odporność na uszkodzenia mechaniczne, oleje i agresywne środki czyszczące – idealne do zastosowań w przemyśle i na zewnątrz obudów.

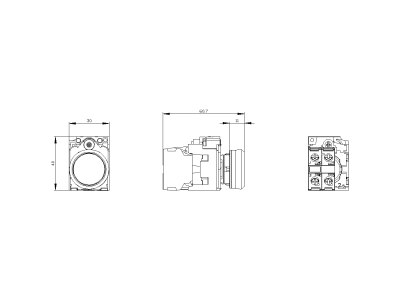

• Średnica 22 mm (fi22): Standardowy wymiar montażowy umożliwiający instalację w typowych otworach paneli, puszek i szaf sterowniczych bez konieczności stosowania dodatkowych adapterów.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów o odpowiednim przekroju, łatwy montaż za pomocą standardowego narzędzia – śrubokręta.

Zgodność z Normami

Przycisk SIRIUS ACT został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Producent nie podaje w karcie katalogowej konkretnych numerów norm – urządzenie spełnia wymagania dla aparatury sterowniczej i sygnalizacyjnej stosowanej w instalacjach przemysłowych i budynkowych.

Zastosowanie

Uniwersalny przycisk z podświetleniem znajduje zastosowanie wszędzie tam, gdzie potrzebne jest wyraźne potwierdzenie zadziałania oraz możliwość odcięcia obwodu w stanie spoczynku. Sprawdza się w układach sterowania maszynami, liniach produkcyjnych oraz instalacjach automatyki budynkowej.

• Sterowanie odbiornikami elektrycznymi – załączanie/wyłączanie silników, pomp, wentylatorów z sygnalizacją LED.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC – praca w trybie zwierania/rozwierania obwodu sterowniczego.
• Sygnalizacja stanu pracy (np. „praca”/„awaria”) – czerwona dioda LED informuje operatora o aktywacji lub gotowości urządzenia.
• Automatyka budynkowa – przyciski w panelach sterowniczych systemów HVAC, oświetlenia czy bram.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przycisk przeznaczony jest do montażu w otworze o średnicy 22 mm (np. w płycie czołowej szafy sterowniczej) – zabezpieczenie przed obrotem jest zintegrowane. Dokręcanie zacisków śrubowych należy wykonać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu obwodu sterowniczego. Unikać stosowania przewodów o zbyt małym przekroju, aby nie dopuścić do przegrzania połączeń.

FAQ

• Jakie jest napięcie zasilania podświetlenia LED? Dioda LED jest przystosowana do napięcia 24 V AC/DC – można ją zasilać zarówno prądem stałym, jak i przemiennym bez konieczności stosowania dodatkowego prostownika lub rezystora.

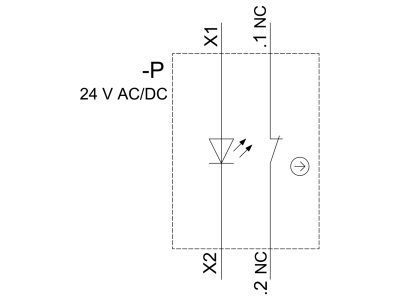

• Jaki typ styku ma ten przycisk? Jest to styk normalnie zamknięty (1NC) – w stanie spoczynku (bez nacisku) obwód jest zamknięty; po naciśnięciu przycisku obwód rozrywa się.
• Czy przycisk ma określony stopień ochrony IP? Producent nie podaje w karcie katalogowej konkretnej wartości IP. Dla standardowych zastosowań w suchych pomieszczeniach wewnątrz szaf sterowniczych przyjmuje się ochronę IP20 (brak ochrony przed wilgocią). Warunki zewnętrzne wymagają dodatkowej obudowy – zaleca się zapoznanie z dokumentacją techniczną przed montażem w środowisku wilgotnym lub zapylonym.
