Przycisk przełączy podświetlany, dzwonek biały, Valena Life | 752176 Legrand

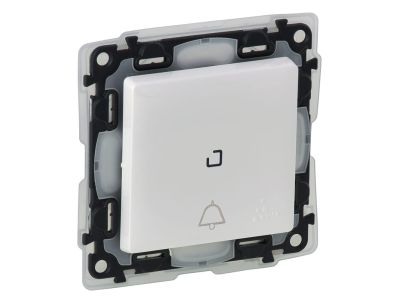

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Legrand
Kod
1265131
EAN
3414970464286
Kod Producenta
752176
Przycisk przełączy podświetlany, dzwonek biały, Valena Life

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Przycisk przełączny podświetlany Valena Life (symbol 752176) to mechaniczny łącznik z symbolem dzwonka, przeznaczony do instalacji w puszkach natynkowych lub podtynkowych. Wyposażony w energooszczędną lampkę LED o poborze prądu 0,15 mA, która zapewnia wyraźną sygnalizację wizualną bez nadmiernego obciążenia instalacji. Automatyczne zaciski sprężynowe skracają czas montażu, a stopień ochrony IP44 gwarantuje odporność na zachlapania, co pozwala stosować go w miejscach narażonych na wilgoć.

  • Styk przełączny NO/NC: Umożliwia zarówno załączanie, jak i rozłączanie obwodu w zależności od potrzeb – idealny do sterowania dzwonkiem lub sygnalizacją.
  • Energooszczędna lampka LED (0,15 mA): Minimalne zużycie prądu przy długiej żywotności diody; brak efektu migotania i bezpieczny dla instalacji.
  • Stopień ochrony IP44: Zabezpiecza mechanizm przed bryzgami wody i przedostawaniem się ciał stałych >1 mm – odpowiedni do łazienek, kuchni, tarasów.
  • Automatyczne zaciski sprężynowe: Szybki i pewny montaż przewodów bez użycia narzędzi – oszczędność czasu i gwarancja dobrego kontaktu.
  • Wbudowany symbol dzwonka i transparentna osłona przeciwpyłowa: Łatwa identyfikacja funkcji oraz ochrona styków przed kurzem podczas montażu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i jest oznaczony znakiem CE. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom DIN w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej. Mimo braku podania konkretnych numerów norm w dokumentacji, mechanizm został zaprojektowany zgodnie z dobrymi praktykami branży elektroinstalacyjnej.

Zastosowanie

Przycisk przełączny Valena Life 752176 sprawdzi się wszędzie tam, gdzie potrzebny jest podświetlany łącznik dzwonka lub sygnalizatora. Kompatybilny z ramkami serii Valena Life, pozwala na estetyczne wkomponowanie w wystrój wnętrza. Wykorzystaj go w następujących scenariuszach:

  • Sterowanie dzwonkiem przy drzwiach wejściowych – wyraźna sygnalizacja w nocy dzięki podświetleniu LED.
  • Sygnalizacja przywoławcza w recepcji lub gabinecie – możliwość przełączania trybu stałego załączenia (NC) lub impulsowego (NO).
  • Łącznik do lampy kontrolnej/podświetlanej tabliczki informacyjnej – energooszczędna dioda prowadzi użytkowników w ciemności.
  • Instalacje w pomieszczeniach wilgotnych (łazienka, pralnia, korytarz) – IP44 zapewnia trwałość pracy mimo okresowej kondensacji pary wodnej.

Wskazówki Montażowe

Montaż przycisku przełącznego 752176 powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Mechanizm mocowany jest za pomocą pazurków lub wkrętów do standardowej puszki instalacyjnej 60 mm. Przewody podłącza się do automatycznych zacisków sprężynowych – wystarczy odizolować przewód na ok. 8-10 mm, wsunąć w otwór i zatrzasnąć. Nie dokręcać śrub – system samoczynnie zapewnia odpowiedni docisk. Po montażu należy założyć klawisz z plakietką oraz transparentną osłonę przeciwpyłową. Przekrój przewodów dobrać zgodnie z obciążeniem (maksymalny prąd należy sprawdzić w dokumentacji technicznej). Bezwzględnie przestrzegać zasad bezpieczeństwa – prace wyłącznie przy wyłączonym zasilaniu.

FAQ

  • Czy przycisk jest podświetlany i czy mogę wymienić lampkę? Tak, przycisk ma wbudowaną energooszczędną lampkę LED (0,15 mA), która podświetla symbol dzwonka. Diody LED są trwałe, ale w przypadku uszkodzenia wymiana wymaga rozmontowania mechanizmu – zaleca się kontakt z autoryzowanym serwisem.
  • Jaki stopień ochrony ma ten przycisk? Posiada klasę szczelności IP44, co oznacza ochronę przed bryzgami wody z każdego kierunku i przed ciałami stałymi o średnicy powyżej 1 mm. Można go stosować w łazienkach, kuchniach, na tarasach – pod warunkiem montażu w odpowiedniej ramce.
  • Czy styk jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? To jest przycisk przełączny – posiada jeden styk NO i jeden NC w jednym module. W zależności od sposobu podłączenia możesz go wykorzystać jako przycisk dzwonkowy (NO) lub jako łącznik sygnalizatora działający w stanie spoczynku (NC).

  • Producent Legrand
  • Wymiary 0.12m x 0.117m x 0.19m
  • Seria producenta Valena Life
Przycisk
  • Konfiguracja elementów Element podstawowy z centralną plakietką osłonową
  • Model Przycisk pojedynczy
  • Sposób działania Przycisk wahadłowy
  • Styki 1 styk zwierny (NO)
  • Liczba biegunów 2
  • Styki sygnału zwrotnego Nie
  • Liczba dźwigni 1
  • Liczba modułów (dla systemów modułowych) 2
  • Z podświetleniem Tak
  • Sposób montażu Montaż podtynkowy
  • Sposób mocowania Montaż pazurkowy /-śrubowy
  • Materiał Tworzywo sztuczne
  • Gatunek materiału Tworzywo termoplastyczne
  • Bezhalogenowe Tak
  • Zabezpieczenie powierzchni Stan surowy
  • Wykończenie powierzchni Błyszczący
  • Model antybakteryjny Nie
  • Kolor Biały
  • Numer RAL (zbliżony) 9003
  • Przezroczysty Nie
  • Miejsce na etykietę/oznaczenie Nie
  • Nadruk Symbol „dzwonek”
  • Z lampką sygnalizacyjną Tak
  • Stopień ochrony (IP) IP44
  • Napięcie znamionowe 250 V
  • Prąd znamionowy 6 A
  • Szerokość osprzętu 74.7 mm
  • Wysokość osprzętu 74.7 mm
  • Głębokość osprzętu 41.5 mm
  • Min. głębokość puszki montażowej 40 mm
